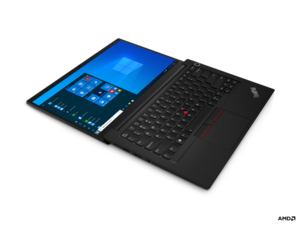

ThinkPad E14 Gen 2 AMD

Das E14 Gen 2 (AMD) gab es ab Juni 2020 mit AMD CPU und war der Nachfolger des E495. Ein E14 Gen 1 mit AMD-CPU gab es nicht. Das 15" Schwestermodell war das E15 Gen 2 (AMD), weitere Schwestermodelle waren E15 Gen 2 (Intel) und E14 Gen 2 (Intel).

Wesentliche Unterschiede zum Vorgängermodell (E495)

  • Neue CPU der 11. Generation (AMD 4000-Serie)
  • Wegfall des 2,5" Laufwerks - statt dessen ein reiner M.2-Steckplatz

Technische Daten

Aufgeführt werden die werksseitig erhältlichen Ausführungen sowie maximal mögliche Ausbaustufen:

CPU

Es kommen AMD Ryzen 3 / 5 /7 der 11. Generation Prozessor (4000-Serie) zum Einsatz.

Processor Name Cores Threads Base Frequency Max Frequency Cache Memory Support Processor Graphics
AMD Ryzen™ 3 4300U 4 4 2.7GHz 3.7GHz 2MB L2 / 4MB L3 DDR4-3200 AMD Radeon™ Graphics
AMD Ryzen™ 5 4500U 6 6 2.3GHz 4.0GHz 3MB L2 / 8MB L3 DDR4-3200 AMD Radeon™ Graphics
AMD Ryzen™ 5 4600U 6 12 2.1GHz 4.0GHz 3MB L2 / 8MB L3 DDR4-3200 AMD Radeon™ Graphics
AMD Ryzen™ 5 PRO 4650U 6 12 2.1GHz 4.0GHz 3MB L2 / 8MB L3 DDR4-3200 AMD Radeon™ Graphics
AMD Ryzen™ 7 4700U 8 8 2.0GHz 4.1GHz 4MB L2 / 8MB L3 DDR4-3200 AMD Radeon™ Graphics
AMD Ryzen™ 7 4800U 8 16 1.8GHz 4.2GHz 4MB L2 / 8MB L3 DDR4-3200 AMD Radeon™ Graphics

Aufrüstbarkeit: keine, da auf Board gelötet

Chipset

  • AMD SoC (System on Chip)

Grafikchip

Folgende Grafikoptionen standen je nach Modell zur Verfügung:

  • AMD Radeon™ Graphics Integrated Shared DirectX® 12
  • unterstützt bis zu 3 unabhängige Bildschirme (natives Display und 2 externe Monitore via HDMI®, USB-C)
    • HDMI® unterstützt bis 3840x2160@30Hz
    • USB-C unterstützt bis 3840x2160@60Hz

Display

Folgende Displays standen zur Auswahl:

Size Resolution Touch Type Brightness Surface Aspect Ratio Contrast Ratio Color Gamut Viewing Angle Key Features
14.0" FHD (1920x1080) None TN 220 nits Anti-glare 16:9 400:1 - 90° -
14.0" FHD (1920x1080) None IPS 250 nits Anti-glare 16:9 700:1 - 170° -

Touchscreen

  • ohne Touch

Arbeitsspeicher

Folgende RAM-Belegung war möglich:

  • 4/8GB DDR4-3200 RAM, verlötet
  • 1 Steckplatz DDR4-3200 SO-DIMM slot, je nach Modell mit:
    • leer/4/8/16GB je nach Modell

Aufrüstbarkeit:

  • bis 20GB (4GB verlötet+ 16GB SO-DIMM) DDR4-3200
  • bis 24GB (8GB verlötet+ 16GB SO-DIMM) DDR4-3200

Laufwerke

Zwei M.2 Steckplätze :

  • M.2 2242 SSD PCIe® NVMe®, PCIe® 3.0 x4 (je nach Modell)
    • 256/512GB
  • M.2 2280 SSD PCIe® NVMe®, PCIe® 3.0 x4 (je nach Modell)
    • 1TB
  • Card Reader: -kein-

Aufrüstbarkeit: Bislang sind keine Kapazitätsgrenzen bekannt

Erweiterungen

  • M.2 Steckplatz mit einer der folgenden WLAN-Optionen
    • Wi-Fi® 6, 802.11ax 2x2 Wi-Fi® + Bluetooth® 5.1, M.2 card
    • Realtek® RTL8822CE, 802.11ac Dual Band 2x2 Wi-Fi® + Bluetooth® 5.0, M.2 card
    • Realtek® Wi-Fi® 6 RTL8852AE, 802.11ax Dual Band 2x2 Wi-Fi® + Bluetooth® 5.1, M.2 card
    • Intel® Wi-Fi® 6 AX200, 802.11ax 2x2 Wi-Fi® + Bluetooth® 5.1, M.2 card
  • WWAN:
    • -ohne- (ohne Antennen, ohne SIM-Karten-Steckplatz)

Besonderheiten

  • Ethernet:
    • Gigabit Ethernet, Realtek® RTL8111H-CG, 1x RJ-45, supports Wake-on-LAN
  • High Definition (HD) Audio, Realtek® ALC3287 codec
  • Stereo Lautsprecher, 2W x2, audio by HARMAN
  • Dual array microphone
  • Kamera
    • HD 720p, with ThinkShutter, fixed focus
    • IR & HD 720p hybrid, with ThinkShutter, fixed focus
  • 6-row Tastatur, Multimedia Fn-Tasten mit Unified Communications Kontrolle, Backlit (optional)
  • TrackPoint und Mylar®-Oberflächen Multitouch TouchPad
  • Fingerabdruck-Leser (optional)
  • Security Chip
    • Discrete TPM 2.0, TCG certified
  • Kensington® Security Slot
  • NFC: -kein-
  • Betriebssysteme:
    • Windows® 10 Pro 64
    • Windows® 10 Home 64
    • ohne Betriebssystem

Schnittstellen

  • Standard Ports
    • 1x USB 2.0
    • 1x USB 3.2 Gen 1 (Always On)
    • 1x USB-C® 3.2 Gen 1 (unterstützt Datentransfer, Power Delivery and DisplayPort™ 1.2)
    • 1x HDMI® 1.4b
    • 1x Ethernet (RJ-45)
    • 1x Kopfhörer/Mikrofon Kombibuchse

Fußnoten:

  • Die Transfergeschwindigkeit hängt von verschiedenen Faktoren ab, wie CPU-Geschwindigkeit, Dateiattributen und anderen Faktoren der Systemkonfiguration und dem Betriebssystem.
    • USB 2.0: 480 Mbit/s;
    • USB 3.2 Gen 1 (SuperSpeed USB 5Gbps, formerly USB 3.0 / USB 3.1 Gen 1): 5 Gbit/s;
    • USB 3.2 Gen 2 (SuperSpeed USB 10Gbps, formerly USB 3.1 Gen 2): 10 Gbit/s;
    • USB 3.2 Gen 2x2 (SuperSpeed USB 20Gbps): 20 Gbit/s;
    • Thunderbolt™ 3/4: 40 Gbit/s


Akku

  • Integrated Li-Polymer 45Wh battery, unterstützt Rapid Charge (Schnellladen bis 80% in 1hr) mit 65W AC adapter
  • Akkulaufzeit: bis 10.7h

Netzteile:

  • 65W USB-C® Netzteil, PD 3.0

Abmessungen und Gewicht

  • Aluminium (top), PC-ABS (bottom) models 324 x 220 x 18.9 mm
  • ab 1.59 kg
  • Aluminium (top), aluminium (bottom) models 324 x 220 x 17.9 mm
  • ab 1.64 kg
  • PC-ABS (top), PC-ABS (bottom) models 324 x 220 x 20.5 mm
  • ab 1.69

Gehäuse:

  • Farbe: schwarz
  • Gehäuse je nach Modell:
    • Aluminium (top), aluminium (bottom)
    • Aluminium (top), PC-ABS (bottom)
    • PC-ABS (top), PC-ABS (bottom)

Zugehörige Docks

  • ThinkPad USB 3.0 Pro Dock 40A7
  • ThinkPad USB 3.0 Ultra Dock 40A8
  • Lenovo USB-C Travel Hub xX90
  • Lenovo Powered USB-C Travel Hub 4X90
  • ThinkPad USB-C  Dock 40A9
  • ThinkPad Hybrid USB-C with USB-A Dock 40AF
  • ThinkPad Thunderbolt  3 Dock Gen 2 40AN
  • ThinkPad Thunderbolt  3 Workstation Dock Gen 2 40AN
  • Lenovo USB-C Mini Dock 40AU
  • Lenovo USB-C Travel Hub Gen2 4X91
  • Lenovo USB-C Travel Hub Gen2 GX91


Erfahrungs- und Testberichte

Bekannte Probleme

  • Rechner ist "komplett tot", Vorstufe können Akkuladeprobleme sein.
2 MOSFETs und zugehörige Steuerchip können defekt sein. Anleitung findet sich in Youtube wenn man Firma sie-tech sucht. Und dann E15 G G2. Firma bietet auch Mainboard-Reperatur an. Thread im ThinkPad-Forum
