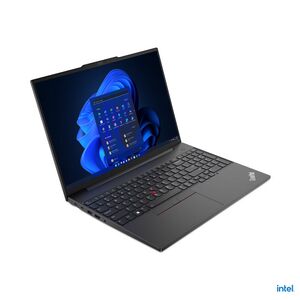

ThinkPad E16 Gen 1 (Intel)

Das E16 Gen 1 (Intel) erschien im Mai 2023 auf Basis der Core i 13. Generaton (Raptor Lake), ist das Nachfolgemodell des E15 Gen 4 (Intel) und damit das erste E-Serie-Modell mit 16" Bildschirm. Hergestellt wurde es bis ins Jahr 2025, die vorläufig letzte Modellvariante erschien im April 2025.
Das E16 Gen 1 (Intel) hat als 14"-Schwestermodell das E14 Gen 5 (Intel). Die Variante mit AMD CPU heißt E16 Gen 1 (AMD), das 14"-Modell mit AMD CPU ist das E14 Gen 5 (AMD).

Wesentliche Unterschiede zum Vorgängermodell (E15 Gen 4 (Intel))

  • Neue CPU-Modelle der 13. Generation (Raptor Lake)
  • 16" 16:10 Bildschirm
  • Gehäuse und Verpackung zu 25% - 90% aus recycelten oder nachwachsenden Materialien
  • Kensington Nano Lock 2.5 x 6 mm statt 3 x 7 mm

Technische Daten

Aufgeführt werden die werksseitig erhältlichen Ausführungen sowie maximal mögliche Ausbaustufen:

CPU

Es kommen Intel Core i5 / i7 Prozessoren der 13. Generation (Raptor Lake) zum Einsatz.

Processor Name Cores Threads Base Frequency Max Frequency Cache Processor Graphics
Core i3-1315U 6 (2 P-core + 4 E-core) 8 P-core 1.2GHz / E-core 0.9GHz P-core 4.5GHz / E-core 3.3GHz 10MB Intel® UHD Graphics
Core i5-1335U 10 (2 P-core + 8 E-core) 12 P-core 1.3GHz / E-core 0.9GHz P-core 4.6GHz / E-core 3.4GHz 12MB Intel® Iris® Xe Graphics[1]
Core i5-1340P 12 (4 P-core + 8 E-core) 16 P-core 1.9GHz / E-core 1.4GHz P-core 4.6GHz / E-core 3.4GHz 12MB Intel® Iris® Xe Graphics[1]
Core i5-13420H 8 (4 P-core + 4 E-core) 12 P-core 2.1GHz / E-core 1.5GHz P-core 4.6GHz / E-core 3.4GHz 12MB Intel® UHD Graphics
Core i5-1345U 10 (2 P-core + 8 E-core) 12 P-core 1.6GHz / E-core 1.2GHz P-core 4.7GHz / E-core 3.5GHz 12MB Intel® Iris® Xe Graphics
Core i5-13500H 12 (4 P-core + 8 E-core) 16 P-core 2.6GHz / E-core 1.9GHz P-core 4.7GHz / E-core 3.5GHz 18MB Intel® Iris® Xe Graphics[1]
Core i7-1355U 10 (2 P-core + 8 E-core) 12 P-core 1.7GHz / E-core 1.2GHz P-core 5.0GHz / E-core 3.7GHz 12MB Intel® Iris® Xe Graphics[1]
Core i7-1360P 12 (4 P-core + 8 E-core) 16 P-core 2.2GHz / E-core 1.6GHz P-core 5.0GHz / E-core 3.7GHz 18MB Intel® Iris® Xe Graphics[1]
Core i7-1365U 10 (2 P-core + 8 E-core) 12 P-core 1.8GHz / E-core 1.3GHz P-core 5.2GHz / E-core 3.9GHz 12MB Intel® Iris® Xe Graphics
Core i7-13700H 14 (6 P-core + 8 E-core) 20 P-core 2.4GHz / E-core 1.8GHz P-core 5.0GHz / E-core 3.7GHz 24MB Intel® Iris® Xe Graphics[1]
  • [1] Für die Intel® Iris® Xe Grafikfunktion ist ein System mit Dual-Channel-Speicher erforderlich. Auf Systemen mit Single-Channel-Speicher fungiert die Intel® Iris® Xe Grafik als Intel® UHD-Grafik.

Aufrüstbarkeit: keine, da auf Board gelötet

Grafikchip

Folgende Grafikoptionen standen zur Verfügung:

  • Intel® UHD Graphics Integrated Shared Share CPU TDP DirectX® 12.1
  • Intel® Iris® Xe Graphics Integrated Shared Share CPU TDP DirectX® 12.1
    • Xe-Modus nur bei Dual-Channel RAM-Bestückung, ansonsten läuft Grafik im UHD-Modus
  • NVIDIA® GeForce MX550 Discrete 2GB GDDR6 - DirectX® 12
  • unterstützt bis zu 4 unabhängige Bildschirme (natives Display und 3 externe Monitore via HDMI®, USB-C and Thunderbolt™)
    • HDMI® unterstützt bis 4096x2160@60Hz
    • USB-C unterstützt bis 4096x2160@60Hz
    • Thunderbolt™ unterstützt bis 5120x3200@60Hz

Chipset

  • Intel® SoC (System on Chip)

Display

Folgende Displays standen zur Auswahl:

Size Resolution Touch Type Brightness Surface Aspect Ratio Contrast Ratio Color Gamut Refresh Rate Viewing Angle (L/R/U/D) Key Features
16" WUXGA (1920x1200) None IPS 300nits Anti-glare 16:10 800:1 45% NTSC 60Hz 85° / 85° / 85° / 85° TÜV Low Blue Light (Software)
16" WUXGA (1920x1200) None IPS 300nits Anti-glare 16:10 1200:1 100% sRGB 60Hz 85° / 85° / 85° / 85° Eyesafe® Certified 2.0
16" WUXGA (1920x1200) Multi-touch IPS 300nits Anti-glare 16:10 800:1 45% NTSC 60Hz 85° / 85° / 85° / 85° TÜV Low Blue Light (Software)
16" WQXGA (2560x1600) None IPS 400nits Anti-glare 16:10 1200:1 100% sRGB 60Hz 85° / 85° / 85° / 85° Eyesafe® Certified 2.0

Touchscreen

  • on-Cell Multitouch, unterstützt 10-Punkt-Touch
  • ohne Touch

Arbeitsspeicher

Folgende RAM-Belegung war je nach Modell möglich:

  • 8/16GB DDR4-3200 auf der Systemplatine verlötet, ein DDR4-SO-DIMM-Steckplatz, Dual-Channel-fähig.
    • ohne/8/16GB im SO-DIMM-Steckplatz
    • Aufrüstbarkeit je nach Modell:
  • bis 40GB (8GB verlötet + 32GB SO-DIMM) DDR4-3200
  • bis 48GB (16GB verlötet + 32GB SO-DIMM) DDR4-3200

Laufwerke

Je nach Modell gab es folgende Ausstattung:

  • 2x M.2 2242 SSD Steckplatz PCIe® 4.0 x4 slot Opal2 mit einem der nachstehenden Datenträger:
    • 256GB/512GB/1TB/1TB+512GB M.2 2242 SSD PCIe® NVMe®, PCIe® x4 Opal 2.0
  • Optisches Laufwerk: kein
  • Card Reader: -kein-

Aufrüstbarkeit: Bisher sind keine Größenbeschränkungen bekannt

Erweiterungen

  • M.2 Steckplatz für WLAN je nach Modell:
    • Wi-Fi® 6, 802.11ax 2x2 Wi-Fi® + Bluetooth® 5.1, M.2 card
    • Realtek® Wi-Fi® 6 RTL8852BE, 802.11ax Dual Band 2x2 Wi-Fi® + Bluetooth® 5.1 (Bluetooth® 5.3 hardware ready), M.2 card
    • Intel® Wi-Fi® 6 AX201, 802.11ax 2x2 Wi-Fi® + Bluetooth® 5.1 (Bluetooth® 5.2 hardware ready), M.2 Card
    • Wi-Fi® 6E, 802.11ax 2x2 Wi-Fi® + Bluetooth® 5.1, M.2 card
    • Realtek® Wi-Fi® 6E RTL8852CE, 802.11ax Dual Band 2x2 Wi-Fi® + Bluetooth® 5.1 (Bluetooth® 5.3 hardware ready), M.2 card
    • Intel® Wi-Fi® 6E AX211, 802.11ax 2x2 Wi-Fi® + Bluetooth® 5.1 (Bluetooth® 5.3 hardware ready), M.2 Card

Einige Features können anhängig von Länderbestimmungen eingeschränkt oder nicht verfügar sein WWAN

  • WWAN-Optionen:
    • -ohne- (ohne Antennen, ohne SIM-Karten-Steckplatz)

Besonderheiten

  • Ethernet:
    • Gigabit Ethernet, Intel® Ethernet Connection I219-V, 1x RJ-45, supports Wake-on-LAN
  • High Definition (HD) Audio, Synaptic® CX11880 codec
  • Stereo Lautsprecher, 2x 2W, Dolby
  • Dual-Aarray Mikrofone, Dolby Voice
  • Kamera je nach Modell:
    • HD 720p, with privacy shutter, fixed focus
    • FHD 1080p + IR hybrid, with privacy shutter, fixed focus
    • FHD 1080p, with privacy shutter, fixed focus
  • 6-row Tastatur, Multimedia Fn-Tasten mit Unified Communications Kontrollelementen, numerischer Tastenblock, Backlit
  • TrackPoint und Mylar-Oberflächen 3-Tasten-Multitouch TouchPad
  • NFC: -kein-
  • TPM:
    • Firmware TPM 2.0 integrated in SoC
    • Discrete TPM 2.0, TCG certified, FIPS 140-2 certified
  • Kensington® Nano Lock 2.5 x 6 mm
  • Smartcard-Leser: -kein-
  • Fingerabdruck-Leser in Powerschalter integriert
  • Betriebssysteme:
    • Ubuntu Linux
    • Windows® 11 DG Windows® 10 Pro 64
    • Windows® 11 Home
    • Windows® 11 Home Single Language
    • Windows® 11 Pro
    • ohne Betriebssystem

Schnittstellen

Standard Ports

  • 1x USB 3.2 Gen 1
  • 1x USB 3.2 Gen 1 (Always On)
  • 2x Thunderbolt™ 4 / USB4® 40Gbps (unterstützt Datentransfer, Power Delivery 3.0 und DisplayPort™ 1.4)
  • 1x HDMI® 2.1 bis 4K/60Hz
  • 1x Kopfhörer / Mikrofon Kombibuchse (3.5mm)
  • 1x Ethernet (RJ-45)

Optionale Ports

  • -kein-

Zubehör im Bundle:

  • Lenovo® 15.6" laptop casual toploader, polyester, black
  • -kein-

Fußnoten:

  • Die Transfergeschwindigkeit hängt von verschiedenen Faktoren ab, wie CPU-Geschwindigkeit, Dateiattributen und anderen Faktoren der Systemkonfiguration und dem Betriebssystem.
    • USB 2.0: 480 Mbit/s;
    • USB 3.2 Gen 1 (SuperSpeed USB 5Gbps, formerly USB 3.0 / USB 3.1 Gen 1): 5 Gbit/s;
    • USB 3.2 Gen 2 (SuperSpeed USB 10Gbps, formerly USB 3.1 Gen 2): 10 Gbit/s;
    • USB 3.2 Gen 2x2 (SuperSpeed USB 20Gbps): 20 Gbit/s;
    • Thunderbolt™ 3/4: 40 Gbit/s

Akku

Folgende Akkus standen zur Auswahl:

  • 47 / 57 Wh Lithium-Ionen-Akku, unterstützt Schnellladefunktion (bis zu 80 % in 1 Stunde)
  • Akkulaufzeit: bis 10.78 hr

Netzteile:

  • 65W USB-C® Netzteil, PD 3.0

Abmessungen und Gewicht

  • 356.1 x 247.7 x 19.85 mm

Gewicht:

  • Aluminium (top), PC-ABS (bottom) models ab 1.77 kg
  • Aluminium (top), Aluminium (bottom) models ab 1.81 kg

Gehäuse:

  • Farbe: graphitschwarz
  • Gehäuse:
    • Aluminium (top), PC-ABS (bottom)
    • Aluminium (top), Aluminium (bottom)

Zugehörige Docks

  • ThinkPad Hybrid USB-C with USB-A Dock 40AF
  • ThinkPad Universal USB-C Smart Dock 40B2
  • ThinkPad Universal USB-C Dock 40AY
  • ThinkPad Universal USB-C Dock v2 40B7
  • Lenovo USB-C Mini Dock 40AU
  • Lenovo USB-C Mini Dock G0A7
  • ThinkPad Thunderbolt 4 Workstation Dock 40B0
  • ThinkPad Universal Thunderbolt 4 Dock 40B0
  • ThinkPad Universal Thunderbolt 4 Smart Dock 40B1
