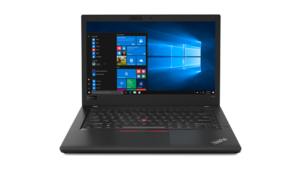

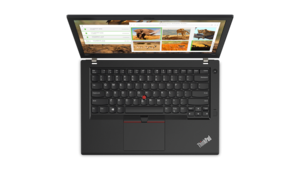

T480
Das T480 ist das neunte 14" Txxx-Modell und wurde im Januar 2018 im Rahmen der CES in Las Vegas vorgestellt.
Das (T580) ist das 15" Schwestermodell.
Wesentliche Unterschiede zum Vorgänger (T470):
- Kein P-Modell mehr, da die Quadcore-Modelle in die normale Modellreihe integriert wurden
- Intel Kaby Lake Refresh-Prozessoren (bei vielen Modellen)
- bessere dedizierte GPU (NVIDIA GeForce MX150 (2GB))
- Anschlüsse leicht verändert: Auf der linken Seite kein USB-Port mehr, stattdessen ein zweiter Thunderbolt und ein proprietärer Docking-Anschluss
- Umstellung von den seit dem T440 verwendeten Slim-Tip-Netzteilen auf USB-C
- Wegfall des Dockingports an der Unterseite des Gerätes
Technische Daten
Aufgeführt werden die ursprünglich erhältlichen Varianten sowie eventuell die mögliche maximale Ausbaustufen.
CPU:
Es kommen zwei Kaby Lake Dual Core-CPUs aus dem T470 zum Einsatz:
- Intel i5-7200U, 2,5 - 3,1 Ghz, 3 MB Cache, 2 Kerne, 4 Threads
- Intel i5-7300U, 2,6 - 3,5 Ghz, 3 MB Cache, 2 Kerne, 4 Threads
Verwendet werden auch CPUs der neueren Kaby Lake Refresh Architektur:
- i3-8130U, 2,2 - 3,4 Ghz, 4 MB Cache, 2 Kerne, 4 Threads
- i5-8250U, 1,6 - 3,4 Ghz, 6 MB Cache, 4 Kerne, 8 Threads
- i5-8350U, 1,7 - 3,6 Ghz, 6 MB Cache, 4 Kerne, 8 Threads
- i7-8550U, 1,8 - 4,0 Ghz, 8 MB Cache, 4 Kerne, 8 Threads
- i7-8650U, 1,9 - 4,2 Ghz, 8 MB Cache, 4 Kerne, 8 Threads
Das übliche Limit bei 15 Watt wurde entfernt und auf max. 25 Watt angehoben.
Aufrüstbarkeit: Die CPU ist fest auf dem Mainboard aufgelötet, weshalb ein Aufrüsten der CPU alleine sehr aufwendig ist und professionelle Ausrüstung erfordert. Ein Tausch des Mainboard gegen eines mit stärkerer CPU sollte jedoch mit handelsüblichem Werkzeug zu bewerkstelligen sein (Als Hilfestellung dient das Hardware Maintenance Manual).
Grafikchip:
- Intel UHD Graphics 620
- Intel UHD Graphics 620 und NVIDIA GeForce MX150 (2GB) im Optimus-Verbund
Maximal werden drei unabhängige Displays unterstützt.
Maximale Auflösung eines externen Monitors:
- 4096x2304@60Hz via USB-C Mini DisplayPort
- 4096x2160@30Hz via HDMI
Display:
- 14" 1366x768 ("HD"), LED-Backlight, 220nit, 400:1
- 14" 1920x1080 ("Full HD"), LED-Backlight, IPS, 250nits, 700:1, IPS
- optional: Multitouch (unterstützt 10-Finger-Gesten)
- 14" 2560x1440 (WQHD), LED-Backlight, IPS, 300nits, 700:1, IPS
Speicher:
- DDR4L 2400MHz, zwei Slots
- max. 32 GB (2x 16GB) bestellbar
Aufrüstbarkeit: Laut Lenovo sind maximal 32GB möglich. Dies stellt das Maximum dar, welches laut der Spezifikation von Intel (klick auf CPU-Modelle oben) der in der CPU integrierte Speichercontroller ansprechen kann.
Laut Bericht im ThinkPad-Forum sind angeblich dennoch 2x32GB nutzbar.
Festplatte:
Zum Einsatz kommen ab Werk folgende HDDs/SSDs:
- M.2 80mm PCIe NVMe SSD, PCIe 3.0, 16Gb/s
- 2,5" SSD, 7mm Höhe, SATA 6.0GB/s 256GB OPAL
- 2,5" SSD, 7mm Höhe, SATA 6.0GB/s 512GB OPAL
- 16GB Optane Speicher als Cache für die HDD
Aufrüstbarkeit: Es können alle gängigen 2,5" SATA-Festplatten oder SSDs mit einer maximalen Bauhöhe von 7mm verbaut werden sowie M.2 SSDs. Bei einigen Modellen kann ein Intel Optane Modul als HDD-Cache eingesetzt werden.
Chipsatz:
- Intel SoC-Plattform
Erweiterungsschächte:
- 1. M.2-Slot (30mm Baulänge) mit einer der folgenden Komponenten:
- Broadcom Wireless (2x2) AC, Bluetooth 4.1
- Intel Dual Band Wireless-AC (2x2) 8265, Bluetooth 4.1
- 2. M.2-Slot (42mm Baulänge) mit einer der folgenden Komponenten:
- Fibocom L830-EB 4G LTE WWAN-Modul
- 3. M.2-Slot (42mm) (optional) mit einer der folgenden Komponenten:
- PCIe SSD
Weitere Besonderheiten:
- Smartcard-Leser (optional)
- 720p-Webcam
- Fingerabdruckleser (optional)
- Active Protection System (bei Modellen mit HDD)
- UltraNav mit dedizierten TrackPoint-Tasten und "hinged" Clickpad
Schnittstellen:
- Gigabit-LAN RJ45
- 3x USB 3.0, davon 1x "Always On"-Anschluss, der beispielsweise zum Aufladen eines Smartphones bei ausgeschaltetem Notebook genutzt werden kann

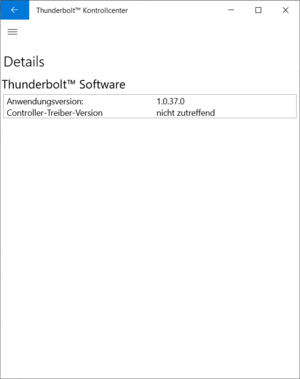

- Thunderbolt 3 (40GBit/s, DisplayPort Alt-Modus, kombiniert mit USB 3.1 Type-C, Ladefunktion)
- Displayport-Funktion
- HDMI 1.4b-kompatibel
- 1x Mikrofon Eingang/Kopfhörer Ausgang kombiniert
- Dockinganschluss
- WiGig Dock Optional
- 4-in-1 Kartenlesegerät (MMC, SD, SDHC, SDXC)
Abmessungen
- Modelle ohne Touchscreen: 336.6mm x 232,5mm x 19.95mm
Gewicht
| integrierter 3-Zellen-Akku, wechselbarer 3-Zellen-Akku | integrierter 3-Zellen-Akku, wechselbarer 6-Zellen-Akku | ||
|---|---|---|---|
| Modelle mit Intel-GPU | ohne Touchscreen | 1,58kg | 1,78kg |
| mit Touchscreen | 1,65kg | 1,85kg | |
| Modelle mit NVIDIA-GPU | ohne Touchscreen | ||
| mit Touchscreen |
Akku
Folgende Akkus sind für das T480 erhältlich:
- Integrierter 3-Zellen-Akku, 24Wh, Lithium-Ionen oder Lithium-Polymer (optional)
- Wechselbarer 3-Zellen-Akku, 24Wh, Lithium-Ionen
- Wechselbarer 6-Zellen-Akku, 48Wh, Lithium-Ionen
- Wechselbarer 6-Zellen-Akku, 72Wh, Lithium-Ionen
zugehörige Dockingstation
Erfahrungsberichte
- eine Western Digital PC SN520 NVMe SSD 256GB, M.2 2242 (Beitrag #33) wurde erfolgreich im WWAN-Slot eines T480s verbaut (PCIe NVMe, PCIe 3.0 x 2 am Steckplatz verfügbar)
- Diskussion um SSD im WWAN-Slot (im Lenovo-Forum)
- Mittels der aktuellen BIOS-Version (Stand 01.2024) wurden im T480 und T580 folgende SSDs von Nutzern im WWAN-Slot als lauffähig getestet:
| Name | Size | Hinweis |
|---|---|---|
| SKhynix HFM256GDHTNG-8310A | 256 GB | |
| SKhynix HFM512GDHTNG-8310A | 512 GB | |
| Union Memory (Lenovo) FRU 01FR573 | 256 GB | |
| (Union Memory (Lenovo) FRU 00UP731) | 256 GB | Nur im T580 getestet |
| WD SN520 | 256 GB | |
| WD SN520 | 512 GB | |
| LiteOn T11 | 256 GB | |

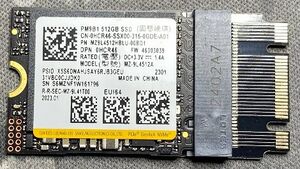

| Corsair MP600 MINI PCIe x4 NVMe M.2 2230 SSD | 1 TB | per 2030->2042 Adapter |
Bekannte Probleme
- Notebook schaltet im Akkubetrieb ab, wenn der interne Akku leer ist und der Rechner auf den externen Akku umschalten soll
- Schuld daran sind "falsche" Einträge im Gerätemanager. Abhilfe im englischsprachigem Lenovo-Forum.
Tipps und Tricks
