Ein ThinkPad W530 geöffnet...
...und geschlossen

Das W530, die Workstation-Variante des T530, ist das vierte Modell der W5xx-Serie, welche Modelle mit einer für professionelle Anwendungen zertifizierten Grafikkarte umfasst. Ähnlich wie die anderen ThinkPad-Modelle der Ivy Bridge-Serie setzt das W530 auf das neue ThinkPad Precision Keyboard. Es wurde von Juni 2012 bis August 2014 produziert und vom W540 abgelöst.

Wesentliche Unterschiede zum Vorgänger (W520):

  • Neue Prozessoren (Ivy Bridge)
  • Neues Backlight Precision Isolation Keyboard mit 6 Reihen und Backlight
  • Dolby Advanced Audio v2 Lautsprecher
  • Neue Grafikchips (Intel HD 4000 und nVidia Quadro)
  • miniDisplayPort (mDP) statt DisplayPort (DP)
  • Kein Modem-Port und kein eSATA mehr in der W-Serie
  • LTE (optional, USA only)

Technische Daten

Blick auf die neue Tastatur

Aufgeführt werden die werksseitig erhältlichen Ausführungen sowie maximal mögliche Ausbaustufen.

Prozessoren:

  • Intel 3rd Generation Core i7 CPUs (Ivy-Bridge):
    • Intel Core i7-3520M (2x 2.90 GHz, 4MB cache)
    • Intel Core i7-3610QM (4x 2.30 GHz, 6MB cache)
    • Intel Core i7-3630QM (4x 2.40 GHz, 6MB cache)
    • Intel Core i7-3720QM (4x 2.60 GHz, 6MB cache)
    • Intel Core i7-3740QM (4x 2.70 GHz, 6MB cache)
    • Intel Core i7-3820QM (4x 2.70 GHz, 8MB cache)
    • Intel Core i7-3840QM (4x 2.80 GHz, 8MB cache)
    • Intel Core i7-3920XM (4x 2.90 GHz, 8MB cache)
    • Intel Core i7-3940XM (4x 3.00 GHz, 8MB cache)


Rechte Seite
Linke Seite

Grafikchips:

  • Intel HD 4000 im Optimus-Verband mit:
    • nVidia Quadro K1000M
    • nVidia Quadro K2000M


Display:

Festplatte:

  • HDDs (7mm oder 9,5mm, 2.5"):
    • 320 GB 7200rpm
    • 500 GB 7200rpm
  • SSDs (7mm, 2.5", SATA 3):
    • 128 GB
    • 180 GB (Intel)


Arbeitsspeicher:

  • Bei Dual-Core: max. 16 GB 1600Mhz DDR3 Speicher (zwei Steckplätze)
  • Bei Quad-Core: max. 32 GB 1600Mhz DDR3 Speicher (vier Steckplätze)
    • FRUs der verbauten Arbeitsspeicher:
    • Seitens Lenovo werden die folgenden Bezeichnungen verwendet:
      • 03X6560 - Lenovo 2GB PC3-12800 DDR3-1600MHz SoDIMM Memory
      • 03X6561 - Lenovo 4GB PC3-12800 DDR3-1600MHz SoDIMM Memory (--> hinter dieser Bezeichnung steht ein Samsung M471B5273CH0-CK0 204Pin)
      • 03X6562 - Lenovo 8GB PC3-12800 DDR3-1600MHz SoDIMM Memory
    • Alternativen der obsolten Arbeitsspeicher
      • Aufgrund des Alters sind alle der genannten Arbeitsspeicher leider nicht mehr in neu erhältlich.
      • Alternativ wurde jedoch von User Gommes mit einem W530 Quad-Core der Crucial CT2KIT102464BF160B 16GB (8GBx2) Speicher Kit (DDR3L, 1600 MT/s, PC3L-12800, SODIMM, 204-Pin) erfolgreich getestet - [Usererfahrung ohne Gewährleistung]
  • Beachte Hinweis unter "Bekannte Probleme"


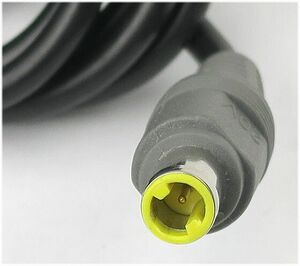

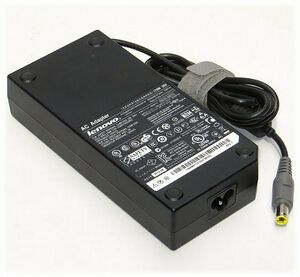

Akku:

  • 6-Zellen, 5200 mAH (57 Wh) -- FRU 45N1001 / 45N1005
  • 9-Zellen, 7200 mAH (94 Wh) -- FRU 45N1007
  • Systembatterie -- FRU 02K7078


Gehäusematerialien:

  • Glass-Fiber-Reinforced Top
  • Carbon-Fiber verstärkter ABS-Plastik Bottom mit Magnesium Roll-Cage


Chipsatz:

  • QM77 Express


Erweiterungen:

  • Serial UltraBay Enhanced mit einer der folgenden Komponenten:
    • DVD-ROM
    • DVD-RAM/RW Laufwerk
    • Travel-Cover
    • 2nd HDD Adapter
  • MiniPCI Express Slot 2 mit einer der folgenden Komponenten:
    • Leer
    • WWAN Ericsson H5321gw (GPRS/WCDMA/HSPA/HSPA+)
    • Samsung 32 GB mSATA Cache
  • Expresscard 34mm Slot
  • 3-in-1 SD Kartenleser


Schnittstellen:

  • 2x Superspeed USB 3.0
  • 2x USB 2.0 (1x powered)
  • miniDisplayport
  • VGA
  • Firewire 1394
  • 10/100/1000 LAN-Anschluss Intel
  • 1 x Line Out / Mic-In-Combo
  • Ein zusätzlicher Anschluss unterstützt den optionalen Portreplikator, das Advanced Dock und das Advanced Mini Dock
Unterseite


Weitere Besonderheiten:

  • Lenovo Embedded Security Subsystem
  • Lenovo Active Protection System
  • 720p HD-Kamera
  • Mikrofon
  • Fingerprint-Reader
  • ThinkLight und Backlight (optional)

Abmessungen und Gewicht:

  • 372.8mm x 245.1mm x 31.8-35.6mm, ab 2.62 kg

Bekannte Probleme

Defekte Powertaste
  • Defekte Powertaste: Besonders durch zu festes Drücken bricht an der Powertaste der Generation T420/T430 eine Nase der Taste ab. Diese Nase drückt normalerweise bei Betätigung der Powertaste auf den neben der Taste liegenden Kontakt.
Abhilfe: Defekten Powerschalter T/W/X*20/*30 reparieren


Praktische Infos

Technische Skizzen oder Schaltpläne

FAQ

  • Kann man die alte Tastatur in ein 2012er ThinkPad einbauen?
    • Antwort: Ja, allerdings muss die alte (Klassische) 7-Reihen-Tastatur minimal physikalisch modifiziert werden und es muss eine gepatchte Firmware des Embedded-Controllers (EC) eingespielt werden, damit alle Tasten funktionieren und richtige Belegung haben. Diese Modifikation funktioniert auf allen Geraeten de xx30er Reihe. (X230, X230t, T430, T430s, T530, W530).
      Die genaue Prozedur ist unserem englisch-sprachigen Schwesterforum beschrieben:
      http://www.thinkwiki.org/wiki/Install_Classic_Keyboard_on_xx30_Series_ThinkPads
      Die gepatchte EC-Firmware kann hier heruntergeladen werden:
      https://github.com/hamishcoleman/thinkpad-ec

Anleitung CPU Wechsel oder WLP Tausch T520/T530 - W520/W530
