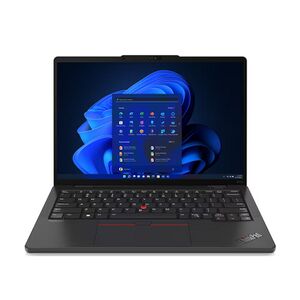

ThinkPad X13s Gen 1

Das X13s Gen 1 erschien im Mai 2022 und wurde über 2 Jahre lang hergestellt. Gehäuse des Rechners und Netzteil bestehen zu 90% aus recycelten Materialien. Das lüfterlose X13s Gen 1 basiert auf einer Qualcomm Snapdragon CPU und nutzt für einige Komponenten KI.

Technische Daten

Aufgeführt werden die ursprünglich erhältlichen Varianten sowie eventuell die mögliche maximale Ausbaustufen.

CPU

Es kamen eine Qualcomm® Snapdragon® Processor zum Einsatz:

Processor Name Cores Threads Max Frequency Cache Processor Graphics NPU
Qualcomm® Snapdragon® 8cx Gen 3 4x Kryo Prime + 4x Kryo Gold 8 Kryo Prime / Gold @3.0GHz 1MB L2 for Prime core + 512KB L2 for Gold Core Qualcomm® Adreno™ 690 GPU Qualcomm® Hexagon™ NPU

Aufrüstbarkeit: keine, da CPU aufgelötet

Grafikchip

  • Qualcomm® Adreno™ 690 GPU Integrated Shared DirectX® 12
  • Unterstützt maximal drei unabhängige Displays gleichzeitig, via USB-C
  • Maximale Auflösung der externen Monitore:
    • USB-C: 5K@60Hz

Chipset

  • Qualcomm® SoC (System on Chip)

Arbeitsspeicher

Je nach Modell kam folgender Arbeitsspeicher zum Einsatz:

  • 8/16/32GB aufgelötet, Dual-Channel, nicht erweiterbar
  • LPDDR4x-4266

Laufwerke

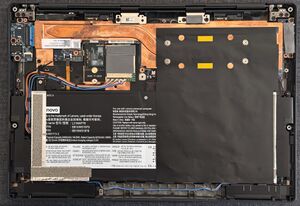

Unterseite des X13s Gen 1 mit demontiertem Base Cover und Thermal Bracket sowie nachgerüsteter M.2 2230-SSD mit 2230-2242-Adapter

Ein M.2 2242 PCIe® 3.0 x4 slot Steckplatz mit einer der nachstehenden Laufwerks-Optionen:

  • 2242 SSD PCIe® NVMe®, PCIe® x4 Opal 2.0
    • 256/512GB/1TB
  • SD-Kartenleser: -kein -

Aufrüstbarkeit: Es werden lediglich einseitig bestückte SSDs unterstützt.

Tipp: Mithilfe eines Adapters können auch M.2 2230-SSDs verwendet werden. Beispielsweise wurde eine WD_BLACK SN770M 2 TB auf diese Weise erfolgreich verbaut.

Display

Folgende Displays standen zur Auswahl:

Size Resolution Touch Type Brightness Surface Aspect Ratio Contrast Ratio Color Gamut Viewing Angle (L/R/U/D) Key Features
13.3" WUXGA (1920x1200) None IPS 300nits Anti-glare 16:10 1500:1 100% sRGB 85° / 85° / 85° / 85° -
13.3" WUXGA (1920x1200) Multi-touch IPS 300nits Anti-glare 16:10 1000:1 72% NTSC 85° / 85° / 85° / 85° -
13.3" WUXGA (1920x1200) None IPS 400nits Anti-glare 16:10 1500:1 100% sRGB 85° / 85° / 85° / 85° Low power, Eyesafe® Certified

Touchscreen

  • On-Cell Multitouch, unterstützt 10-Punkt-Touch
  • ohne Touch

Erweiterungen

  • Folgende WLAN-Karte stand zur Verfügung (aufgelötet):
    • Qualcomm® Wi-Fi® 6E WCN6855, 802.11ax Dual Band 2x2 Wi-Fi® + Bluetooth® 5.1 (Bluetooth® 5.2 hardware ready)
  • M.2-Steckplatz für WWAN:
    • Qualcomm® Snapdragon® X55 5G Modem-RF System, Sub-6 GHz & mmWave, M.2 card, mit eingebetteter eSIM Funktionalität
    • Qualcomm® Snapdragon® X55 5G Modem-RF System, Sub-6 GHz, M.2 card, mit eingebetteter eSIM Funktionalität
    • -ohne- (ohne Antennen, ohne SIM-Steckplatz)

Weitere Besonderheiten

  • Ethernet:
    • No onboard Ethernet
  • Audio: High Definition (HD) Audio, Qualcomm® WCD9385 codec
  • Stereo Lautsprecher, 2W x2, Dolby Audio™
  • Mikrofon-Optionen:
    • Triple-Mikrofon-Array, far-field, Dolby
  • Kamera-Optionen:
    • 5.0MP + IR discrete, with E-shutter, MIPI, fixed focus
    • 5.0MP + IR discrete, with E-shutter, MIPI, fixed focus, Computer Vision
    • 5.0MP, with E-shutter, MIPI, fixed focus
  • 6-row-Tastatur, Multimedia Fn-Tasten mit Unified Communications Kontrollelementen, Backlit (optional)
  • TrackPoint® und Mylar®-Oberflächen Multitouch TouchPad
  • Nano-Sim-Steckplatz (bei einigen Modellen)
  • NFC: optional
  • TPM:
    • Discrete TPM 2.0, TCG certified, FIPS 140-2 certified
  • Kensington® Nano Lock 2.5 x 6 mm
  • Smart Card Reader: -kein-
  • Fingerprint Reader in Powertaste integriert
  • Betriebssystem:
    • Windows® 11 Pro (on ARM)
    • Windows® 11 Home (on ARM)
    • Windows® 11 Home Single Language (on ARM)
  • KI (Künstliche Intelligenz)
    • KI-PC-Kategorie
      • KI-PC
    • NPU
      • Integrierte Qualcomm® Hexagon™ NPU, bis zu 15 TOPS

Schnittstellen

Standard-Schnittstellen:

  • 2x USB-C 3.2 Gen 2 (support data transfer, Power Delivery 3.0 and DisplayPort™ 2.0)
  • 1x Mikrofon Eingang/Kopfhörer Ausgang kombiniert

Optionale Schnittstellen

  • 1x Nano-SIM card slot (WWAN support models)

Bundled Zubehör

  • Lenovo® USB-C® Port Replicator
  • Lenovo® USB-C® to Ethernet Adapter (1Gbps)
  • -ohne-

Abmessungen und Gewicht

  • 298.7 x 206.4 x 13.4 mm
  • ab 1.06 kg

Gehäuse:

  • Farbe: Gewitterschwarz
  • Material: Magnesium-Aluminium (top), GFRP (bottom)

Akku

  • interner Lithium-Polymer, 49.5Wh
  • Akkulaufzeit: bis 28 Std
  • Netzteile:
    • 45W USB-C®, PD 3.0
    • 65W USB-C®, PD 3.0
    • 65W USB-C® slim, PD 3.0
    • ohne Netzteil

Im Unterschied zu den meisten anderen ThinkPads, welche eine Spannung von 20 Volt benötigen, nutzt das X13s Gen 1 laut Benutzerhandbuch S.24 15 Volt bei 3A.

Zugehörige Docks

  • ThinkPad Hybrid USB-C with USB-A Dock 40AF
  • Lenovo USB-C Mini Dock G0A7
  • Lenovo 500 USB-C Universal Dock G0AA
  • ThinkPad Universal USB-C Smart Dock 40B2
  • ThinkPad Universal USB-C Dock 40AY
  • Lenovo USB-C Universal Business Dock 40B3
  • Lenovo USB-C Mini Dock 40AU
  • ThinkPad USB-C Dock Gen 2 40AS
  • ThinkPad Universal Thunderbolt 4 Dock 40B0
  • ThinkPad Universal Thunderbolt 4 Smart Dock 40B1
  • ThinkPad Thunderbolt 4 Workstation Dock 40B0

Erfahrungs- und Testberichte

Bekannte Probleme

  • Bei Treiberupdates über Windows Update kann es vorkommen, dass falsche Treiber installiert (im ThinkPad-Forum) werden, die nicht zur Hardware-Plattform passen.
Hier hilft, das System auf einen Wiederherstellungspunkt vor dem Update herzustellen und automatische Treiberupdates zu blockieren.

Praktische Infos

sudo ln -sf /usr/share/ModemManager/fcc-unlock.available.d/105b /etc/ModemManager/fcc-unlock.d/105b\:e0c3
