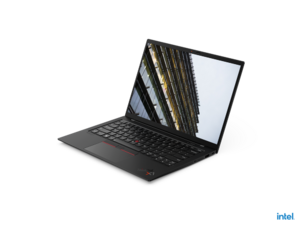

X1 Carbon Gen 9
Aus ThinkPad-Wiki
Das X1 Carbon Gen 9 erschien im März 2021 auf Basis der Core i 11. Generaton (Tiger Lake) und ist das Nachfolgemodell des X1 Carbon Gen 8.
Wesentliche Unterschiede zum Vorgängermodell (X1 Carbon Gen 8)
- Neue CPU-Modelle der 11. Generation (Tiger Lake)
- Thunderbolt 4
- Mehr RAM (einige Modelle)
- 16:10 Display-Format
- Fingerabdruck-Leser in Powertaste integriert
- zweiter Lüfter
- 5G WWAN bei einigen Modellen
Technische Daten
Aufgeführt werden die werksseitig erhältlichen Ausführungen sowie maximal mögliche Ausbaustufen:
CPU
Es kommen Intel Core i5 / i7 Prozessoren der 11. Generation (Tiger Lake) zum Einsatz.
| Processor Name | Cores | Threads | Base Frequency | Max Frequency | Cache | Processor Graphics |
|---|---|---|---|---|---|---|
| Core i5-1135G7 | 4 | 8 | 2.4GHz | 4.2GHz | 8MB | Intel® Iris® Xe Graphics |
| Core i5-1145G7 | 4 | 8 | 2.6GHz | 4.4GHz | 8MB | Intel® Iris® Xe Graphics |
| Core i7-1165G7 | 4 | 8 | 2.8GHz | 4.7GHz | 12MB | Intel® Iris® Xe Graphics |
| Core i7-1185G7 | 4 | 8 | 3.0GHz | 4.8GHz | 12MB | Intel® Iris® Xe Graphics |
Aufrüstbarkeit: keine, da auf Board gelötet
Grafikchip
Folgende Grafikoptionen standen zur Verfügung:
- Intel® Iris® Xe Graphics Integrated Shared DirectX® 12.1
- unterstützt bis zu 4 unabhängige Bildschirme (natives Display und 3 externe Monitore via HDMI® and Thunderbolt™)
- HDMI® unterstützt bis 4K@60Hz
- Thunderbolt™ unterstützt bis 5K@60Hz
Chipset
- Intel® SoC (System on Chip)
Display
Folgende Displays standen zur Auswahl:
| Size | Resolution | Touch | Type | Brightness | Surface | Aspect Ratio | Contrast Ratio | Color Gamut | Refresh Rate | Viewing Angle (L/R/U/D) | Key Features |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 14" | WUXGA (1920x1200)[3] | None | IPS | 400 nits | Anti-glare | 16:10 | 1000:1 | 100% sRGB | - | 85°/85°/85°/85° | Low power, TÜV Low Blue Light |
| 14" | WUXGA (1920x1200)[4] | Multi-touch | IPS | 400 nits | Anti-glare | 16:10 | 1000:1 | 100% sRGB | - | 85°/85°/85°/85° | Low power, TÜV Low Blue Light |
| 14" | WUXGA (1920x1200)[5] | Multi-touch | IPS | 500 nits | Anti-glare | 16:10 | 1000:1 | 100% sRGB | - | 85°/85°/85°/85° | Low power, ThinkPad® Privacy Guard |
| 14" | WQUXGA (3840x2400)[6] | None | IPS | 500 nits | Glossy | 16:10 | 1500:1 | 100% DCI-P3 | - | 85°/85°/85°/85° | TÜV Low Blue Light, DisplayHDR™ 400 |
Touchscreen
- on-Cell Multitouch, unterstützt 10-Punkt-Touch
- ohne Touch
Laufwerke
Je nach Modell gab es folgende Ausstattung:
- M.2 2280 SSD Steckplatz PCIe® 4.0 x4 slot Opal2 mit einem der nachstehenden Datenträger:
- 256GB/512GB/1TB M.2 2280 SSD PCIe® NVMe®, PCIe® x4 Opal 2.0
- 512GB/1TB/2TB M.2 2280 SSD PCIe® NVMe®, PCIe® 4.0 x4 Performance Opal 2.0
- Optisches Laufwerk: kein
- Card Reader: -kein-
Aufrüstbarkeit: Bisher sind keine Größenbeschränkungen bekannt
Arbeitsspeicher
Folgende RAM-Belegung war möglich:
- 8/16/32GB verlötet auf Board LPDDR4x-4266, 8-channel
Aufrüstbarkeit: -keine, da kein Steckplatz vorhanden
Erweiterungen
- WLAN (aufgelötet)
- Intel® Wi-Fi® 6 AX201, 802.11ax 2x2 Wi-Fi® + Bluetooth® 5.1
- M.2 Steckplatz mit einer der folgenden WWAN-Optionen:
- Wireless WAN upgradable to 4G (with antenna ready)
- Quectel EM120R-GL, 4G LTE CAT12, M.2 card
- Quectel EM120R-GL, 4G LTE CAT12, M.2 card, with embedded eSIM functionality
- Qualcomm® Snapdragon® X55 5G Modem-RF System, Sub-6 GHz, M.2 card, with embedded eSIM functionality
- -ohne- (ohne Antennen, ohne SIM-Karten-Steckplatz)
Besonderheiten
- Ethernet: -ohne-
- High Definition (HD) Audio, Realtek® ALC3306 codec
- Stereo Lautsprecher, 2W x2 Bass and 0.8W x2 Hochtöner, Dolby Atmos®
- Quad-Aarray Mikrofone, 360° far-field, Dolby Voice
- Kamera
- HD 720p, with ThinkShutter, fixed focus
- IR & HD 720p hybrid, with ThinkShutter, fixed focus
- 6-row Tastatur, Multimedia Fn-Tasten mit Unified Communications Kontrollelementen, Backlit
- TrackPoint und Glas-Oberflächen Multitouch TouchPad
- NFC: optional
- Discrete TPM 2.0, TCG certified
- Kensington® Lock
- Fingerabdruck-Leser in Powertaste integriert
- Smartcard-Leser:: -ohne-
- SIM-Karte
- Gemalto eSIM
- No SIM card inbox
- NFC: optional
- Betriebssysteme:
- Fedora Linux
- Linux
- Ubuntu Linux
- Windows® 10 Home 64
- Windows® 10 Home 64 Single Language
- Windows® 10 Pro 64
- Windows® 11 DG Windows® 10 Pro 64
- Windows® 11 Home
- Windows® 11 Home Single Language
- Windows® 11 Pro
- ohne Betriebssystem
Schnittstellen
Standard Ports
- 1x USB 3.2 Gen 1
- 1x USB 3.2 Gen 1 (Always On)
- 2x Thunderbolt™ 4 / USB4® 40Gbps (unterstützt Datentransfer, Power Delivery 3.0 und DisplayPort™ 1.2)
- 1x HDMI® 1.4b
- 1x Kopfhörer / Mikrofon Kombibuchse (3.5mm)
Optional Ports
- 1x Nano-SIM card slot (WWAN support models)
Zubehör im Bundle:
- Lenovo® USB-C® to Ethernet Adapter (optional)
Fußnoten:
- Die Transfergeschwindigkeit hängt von verschiedenen Faktoren ab, wie CPU-Geschwindigkeit, Dateiattributen und anderen Faktoren der Systemkonfiguration und dem Betriebssystem.
- USB 2.0: 480 Mbit/s;
- USB 3.2 Gen 1 (SuperSpeed USB 5Gbps, formerly USB 3.0 / USB 3.1 Gen 1): 5 Gbit/s;
- USB 3.2 Gen 2 (SuperSpeed USB 10Gbps, formerly USB 3.1 Gen 2): 10 Gbit/s;
- USB 3.2 Gen 2x2 (SuperSpeed USB 20Gbps): 20 Gbit/s;
- Thunderbolt™ 3/4: 40 Gbit/s
Akku
- Integrierter Li-Polymer 57Wh Akku, unterstützt Rapid Charge (Schnellladen bis 80% in 1hr) mit 65W AC adapter
- Akkulaufzeit: bis 16.7h
Netzteile:
- 45W USB-C® (3-pin) Netzteil, PD 3.0
- 65W USB-C® slim (3-pin) Netzteil, PD 3.0
- 65W USB-C® (3-pin) Netzteil, PD 3.0
Abmessungen und Gewicht
- 315 x 221.6 x 14.9 mm
- ab 1.133 kg
Gehäuse:
- Farbe: schwarz, schwarz mit Wabenmuster
- Gehäuse: Carbon fiber (top), Magnesium Legierung(bottom)
Zugehörige Docks
- Lenovo USB-C Mini Dock G0A7
- ThinkPad Universal USB-C Smart Dock 40B2
- ThinkPad Universal USB-C Dock 40AY
- ThinkPad Universal USB-C Dock v2 40B7
- Lenovo USB-C Mini Dock 40AU
- ThinkPad USB-C Dock Gen2 40AS
- ThinkPad Universal Thunderbolt 4 Dock 40B0
- ThinkPad Thunderbolt 3 Dock Gen 2 40AN
- ThinkPad Universal Thunderbolt 4 Smart Dock 40B1
- Lenovo Thunderbolt 3 Essential Dock 40AV
- ThinkPad Thunderbolt 3 Workstation Dock Gen 2 40AN
- ThinkPad Thunderbolt 4 Workstation Dock 40B0
Erfahrungs- und Testberichte
Bekannte Probleme
- Wichtiger Hinweis von Lenovo:
- Bitte aktualisieren Sie Ihr BIOS auf die neueste Version, da Lenovo kritische BIOS-Updates für ausgewählte ThinkPad Systeme veröffentlicht hat, um Ladeprobleme bei einigen Konfigurationen von USB-C-Netzteilen zu vermeiden. Wenn Sie sich nicht sicher sind, führen Sie bitte das automatische Update aus, um fortzufahren.
