Prinzipiell muss zwischen den IBM (bis X41/T43/R52) und den Lenovo Thinkpads (ab T/R/X60) unterschieden werden.

Bei den Netzteilen für IBM Thinkpads beträgt die Spannung am Netzteil sekundärseitig 16V. Es gibt mehrere Netzteile bis zu 72Watt die aber alle untereinander kompatibel sind.
Bei den Netzteilen für Lenovo Thinkpads wurde die Sekundärseitige Spannung auf 20V erhöht, ausserdem hat der Notebookstecker eine andere Form, wodurch man alte und neue Netzteile nicht ausversehen vertauschen kann.

Qsicon inArbeit.png ..bitte Text überarbeiten, soll die Eingangsübersicht bestehen bitte in Tabelle wandeln

  • IBM Thinkpads
    • 600, 600e, 600x, X31, T23, T30: primärseitig 100-230V 1.2-0.5A 50/60Hz sekundärseitig 16V 3,6A 54W / 16V 4,5A 72W
    • T4X-Serie: primärseitig 100-240V 0,9-1,5A 50/60Hz sekundärseitig 16V 4,5A 72W
  • Lenovo Thinkpads
    • R60 und T60: primärseitig 100-240V 0,9-1,7A 50/60Hz sekundärseitig 20V 4,5A 90W
    • X200: primärseitig 100-240V 0,9-1,7A 50/60Hz sekundärseitig 20V 3,25A 65W


Übersicht nach Anschluss und W bzw. A

10,5 Volt, 1,0 Ampere

  • ThinkPad 220


15 Volt, 2,0 Ampere

  • ThinkPad 350, 350C
  • ThinkPad 500, 510Cs
  • ThinkPad 730T


4-poliges klassisches Anschlusskabel (Trapezstecker)

Unterschiedliche Trapez-Buchsen der ThinkPads vor dem Jahr 2000 - Anklicken für Details

23W - AC Adapter PN 84G8500

  • Thinkpad 230 (andere Lage des Pluspols - siehe Bild rechts, nur 100V AC erhältlich)

Watt/Ampere unbekannt

  • ThinkPad 355, 355Cs, 355C
  • ThinkPad 360, 360Cs, 360C, 360P, 360CSE, 360CE, 360PE
  • ThinkPad 370C
  • ThinkPad 700, 700C
  • ThinkPad 720, 720C
  • ThinkPad 750, 750Cs, 750C, 750P

35W - AC Adapter PN 76H0119

  • ThinkPad 755CX, 755CV, 755CD, 755CDV (einige Modelle besitzen 20V-Netzteile!)
  • ThinkPad 760L, 760C, 760CD, 760EL, 760ELD, 760E, 760ED, 760XL, 760XD

40W

  • ThinkPad 755C, 755Cs, 755CSE, 755CE (einige Modelle besitzen 20V-Netzteile!)
  • ThinkPad 760LD

50W 20 V 2.5 A - FRU 49G2196

  • ThinkPad 360PE
  • ThinkPad 850, 851

56W - AC Adapter PN 12J2456

  • ThinkPad 765L, 765D


















16Volt - 4-poliger Mini-DIN-Anschluss [1]

16Volt Mini-DIN-Anschluss Anklicken für Details

120W 7.5 Ampere

  • AC Adapter FRU PN 92P1035 / 02K7094 / AC Adapter Ouput: 7.5A, 16V
    • ThinkPad G40, G41
    • ThinkPad Mini-Dock







16Volt Klinkenhohlstecker [2]

16Volt Klinkenhohlstecker aus dem HMM vom TP600

Es ist der 5,5x2,5mm Hohlstecker und koxiales Kabel

35W 2,2 Ampere

  • AC Adapter eingangs: 1,9A, 35W - output: 2,2A, 16V
    • ThinkPad 560, 560E, 560X, 560Z

56W 3.5 Ampere

  • AC Adapter FRU PN 02K6810, 02K6816, 02K6557
    • ThinkPad 235
    • ThinkPad 240, 240X
    • ThinkPad 340
    • ThinkPad 345CS, 345C
    • ThinkPad 365CS, 365C, 365CSD, 365CD, 365E, 365ED, 365X, 365XD
    • ThinkPad 380, 380D, 380E, 380ED, 380XD, 380Z
    • ThinkPad 385D, 385ED, 385XD
    • ThinkPad 390, 390E, 390X
    • ThinkPad 535, 535E
    • ThinkPad 570, 570E
    • ThinkPad 600, 600E, 600X
    • ThinkPad 701C, 701CS
    • ThinkPad 770, 770E, 770ED, 770X, 770Z
    • ThinkPad A20m, A20p, A21e, A21m, A21p, A22e, A22m, A22p, A30, A30p, A31, A31p
    • ThinkPad R30, R31, R32
    • ThinkPad T20, T21, T22, T23, T30
    • ThinkPad TransNote
    • ThinkPad X20, X21, X22, X23, X24, X30, X31, X32, X40, X41, X41 Tablet

72W 4,5 Ampere

  • AC Adapter FRU PN 02K6744, 08K8202
    • ThinkPad T40, T40p, T41, T41p, T42, T42p, T43, T43p

90W 5,6 Ampere

  • ThinkPad R40, R40e, R50, R50e, R50p, R51, R51e, R52


19Volt Klinkenhohlstecker [3]

Es ist ein 5,5x2,1mm Hohlstecker und koxiales Kabel

PN 11J8699, 11J8702, 02K6900 11J8627 12J0539

  • 45W
    • ThinkPad 310, 310D, 310E, 310ED
    • i-Serie 1400/1500 (einige Modelle)


20Volt Klinkenhohlstecker [4]

65W 3,25 Ampere

  • AC Adapter FRU PN 92P1211
  • AC Adapter Output 3.25A, 20V
    • ThinkPad R60, R400, R500 - mit Intel Grafik
    • ThinkPad T60, T400, T400s, T410s, T500, T510 - mit Intel Grafik
    • ThinkPad T410i, T410si, T430i, T510i
    • ThinkPad X60s, X61, X61s, X61 Tablet
    • ThinkPad X100e, X200, X200s, X200 Tablet, X201, X201i, X201s, X201 Tablet, X300, X301, X220, X220 Tablet, X230, X230 Tablet
    • Thinkpad Z60m, Z60t, Z61e, Z61m, Z61t - mit Intel Grafik

90W 4,5 Ampere

  • AC Adapter FRU PN 92P1107
    • ThinkPad R60, R60e
    • ThinkPad T60, T60p, T61, T61p, T400, T410, T500, T510 - mit ATI oder Nvidia Grafik
    • ThinkPad T430
    • ThinkPad T520 - Dual Core
    • ThinkPad W500, W510, W700, W700ds, W701, W701ds
    • ThinkPad Z60m, Z60t

135W 6,75 Ampere

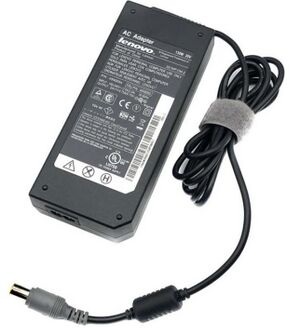

  • AC Adapter PN 55Y9317
    • ThinkPad T520 - Quad Core
    • ThinkPad W510


Flachstecker 20 Volt

Stecker hat eine äußere Form wie der USB-Stecker Typ A.

  • ThinkPad Ultra Dock

45W 2.25 Amps

  • IdeaPad Yoga 11, ThinkPad Yoga S1
  • ThinkPad Helix
  • ThinkPad T431s
  • ThinkPad X230s, X240, X240s
  • ThinkPad T440s (mit Intel Grafik)

65W 3.25 Amps

  • IdeaPad Yoga 13
  • ThinkPad Edge E531
  • ThinkPad T440s (with discrete graphics)

90W 4.5 Amps

  • ThinkPad X1 Carbon

135W 6.75 Amps

  • ThinkPad T540p
  • ThinkPad W540 (i5+K1100M)

170W 8.5 Amps

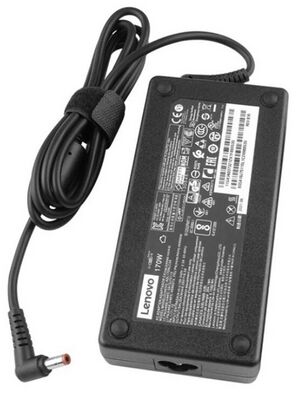

  • ThinkPad W540 (i7+K2100M, i7+K1100M)


Flachstecker 12 Volt

DC-In-Buchse des ThinkPad 10

36W 3 Amps

  • ThinkPad 10

Quelle

Die Angaben aus der Übersicht sind von den Angaben der englischsprachigen ThinkWiki entnommen. (siehe Links)

Qsicon inArbeit.png ..ggf. links aus den Modell-Artikeln auf die jeweiligen Absatz setzen, Danke. kann man unbestätigte Fakten gegenüber bestätigten kennzeichnen? Ideen?
