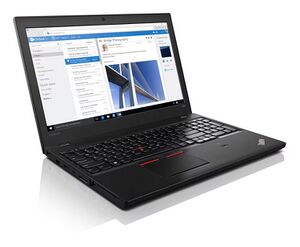

Das T560 ist das siebte 15" Txxx-Modell .
Das (T460) ist das 14 Zoll Schwestermodell.

Wesentliche Unterschiede zum Vorgänger (T550):

  • Intel Skylake-Prozessoren
  • bessere integrierte GPU (Intel HD Graphics HD 520)
  • bessere dedizierte GPU (NVIDIA GeForce 940MX 2GB GDDR5 Speciher)
  • 2 DIMM-Slots
  • neuer Touch FingerPrint Reader

Technische Daten

Aufgeführt werden die ursprünglich erhältlichen Varianten sowie eventuell die mögliche maximale Ausbaustufen.


CPU:

Es kommen verschiedene Intel Kaby Lake Dual Core-CPUs mit einer Thermal Design Power (TDP) von 15 W zum Einsatz:

  • Intel 6th Generation Dual-Core CPUs (Kaby Lake), 15 W TDP:
    • i5-6200U (2 x 2,30 - 2,8 GHz, 3 MB Cache)
    • i5-6300U (2 x 2,40 - 3 GHz, 3 MB Cache)
    • i7-6500U (2 x 2,50 - 3,10 GHz, 4 MB Cache)
    • i7-6600U (2 x 2,60 - 3,40 GHz, 4 MB Cache)


Aufrüstbarkeit: Die CPU ist fest auf dem Mainboard aufgelötet, weshalb ein Aufrüsten der CPU alleine sehr aufwendig ist und professionelle Ausrüstung erfordert. Ein Tausch des Mainboard gegen eines mit stärkerer CPU sollte jedoch mit handelsüblichem Werkzeug zu bewerkstelligen sein (als Hilfestellung dient das Hardware Maintenance Manual).


Grafikchip:

  • Intel HD Graphics 520
  • Intel HD Graphics 520 & NVIDIA GeForce 940MX (2 GB GDDR5) im Optimus-Verbund

Maximal werden drei unabhängige Displays unterstützt.

Maximale Auflösung eines externen Monitors:

  • 3840x2160@60Hz via mini DisplayPort
  • 4096x2160@24Hz via HDMI


Display:

  • 15.6" 1366x768 ("HD"), LED-Backlight, 220nit, 400:1
  • 15.6" 1920x1080 ("Full HD"), LED-Backlight, 250nit, 600:1, IPS, 160° Blickwinkel
  • 15.6" 2880x1620 ("3K"), LED-Backlight, 350nit, 1000:1, IPS, 160° Blickwinkel
    • optional: Multitouch (unterstützt 10-Finger-Gesten), nur in Kombination mit Full HD Display.


Speicher:

  • DDR3L-1280 1600 MHz, zwei Slots
  • max. 32 GB (2 x 16 GB) bestellbar

Aufrüstbarkeit: Laut Lenovo sind maximal 32 GB möglich, dies stellt auch das Maximum dar, welches der in der CPU integrierte Speichercontroller ansprechen kann.

Festplatte:

2,5" Adapter mit M.2 80 mm SSD

Zum Einsatz kommen ab Werk folgende HDDs/SSDs:

  • M.2 80 mm PCIe NVMe SSD, via 2,5" Adapter, 2 x Lanes max. ~2 GB Durchsatz
  • 2,5" SSD, 7 mm Höhe, SATA 6,0 GB/s 256 GB OPAL
  • 2,5" SSD, 7 mm Höhe, SATA 6,0 GB/s 512 GB OPAL
  • SSHD mit 8 GB NAND Flash

Aufrüstbarkeit: Es können alle gängigen 2,5" SATA-Festplatten oder SSDs mit einer maximalen Bauhöhe von 7 mm verbaut werden bzw. M.2 SSDs mit 80 mm via Adapter. Darüber hinaus können zusätzlich über SATA angebundene M.2-SSDs mit einer Baulänge von 42 mm eingesetzt werden.

Chipsatz:

  • Intel SoC-Plattform


Erweiterungsschächte:


  • 1. M.2-Slot (30 mm Baulänge) mit einer der folgenden Komponenten:
    • Broadcom BCM4356 Dual Band Wireless-AC (2x2), Bluetooth 4.1
    • Intel Dual Band Wireless-AC (2x2) 8260, Bluetooth 4.1, vPro
  • 2. M.2-Slot (42 mm Baulänge) mit einer der folgenden Komponenten:
    • leer
    • WWAN Qualcomm X7 LTE-A (Sierra Wireless EM7455)
    • WWAN Huawei LTE ME906S


Weitere Besonderheiten:

  • Smartcard-Leser (optional)
  • 720p-Webcam
  • Fingerabdruckleser (optional)
  • Active Protection System (bei Modellen mit HDD)
  • NFC (optional)
  • Tastatur optional mit Beleuchtung
  • UltraNav ohne dedizierten TrackPoint-Tasten und Multitouch "Mylar" Touchpad
  • Audio: Realtek ALC3245, Stereo Lautsprecher 2 x 1 W


Schnittstellen:

  • Gigabit-LAN RJ45
  • 3 x USB 3.0, davon 1 x "Always On"-Anschluss, der beispielsweise zum Aufladen eines Smartphones bei ausgeschaltetem Notebook genutzt werden kann
  • mini Displayport
  • HDMI
  • 1 x Mikrofon Eingang/Kopfhörer Ausgang kombiniert
  • Dockinganschluss
  • 4-in-1 Kartenlesegerät (MMC, SD, SDHC, SDXC)


Abmessungen

  • Modelle ohne Touchscreen: 380,6 mm x 258,2 mm x 22,45 mm

Gewicht

integrierter 3-Zellen-Akku, wechselbarer 3-Zellen-Akku integrierter 3-Zellen-Akku, wechselbarer 6-Zellen-Akku
Modelle mit Intel-GPU ohne Touchscreen 2,22 kg 2,43 kg
mit Touchscreen 2,23 kg 2,42 kg
Modelle mit NVIDIA-GPU ohne Touchscreen 2,25 kg 2,47 kg
mit Touchscreen 2,27 kg 2,46 kg

Akku

Ein ThinkPad T470 ab Werk ohne externen Akku, ohne SSD

Folgende Akkus sind für das T570 erhältlich:

  • Integrierter 3-Zellen-Akku, 44Wh, Lithium-Polymer (optional)
  • Wechselbarer 3-Zellen-Akku, 23Wh, Lithium-Polymer
  • Wechselbarer 6-Zellen-Akku, 48Wh, Lithium-Ionen
  • Wechselbarer 6-Zellen-Akku, 72Wh, Lithium-Ionen

zugehörige Dockingstation

  • ThinkPad Basic Dock
  • ThinkPad Pro Dock
  • ThinkPad Ultra Dock
  • ThinkPad Thunderbolt Dock


zugehörige Netzteile

  • slim Tip
    • 45 Watt
    • 65 Watt
    • 65 Watt slim

Software

  • Windows 7 Professional x64
    • durch Windows 10 downgrade Rechte
  • Windows 10 Home x64
  • Windows 10 Professional x64

Garantie

  • 1-Jahr bring-in
  • 3 Jahre bring-in (1 Jahr Akku)
  • 3 Jahre Vor Ort (1 Jahr Akku)
  • 3 Jahre Vor Ort (1 Jahr Akku) international
