R500 im Aufgeklappten Zustand

Bei dem ab August 2008 produziertem R500 handelt es sich um das letzte Modell der R Serie, welche im August 2010 eingestellt wurde und künftig durch die L-Serie ersetzt wird. Der Nachfolger heißt L512, das 14" Schwestermodell R400.

Wesentliche Unterschiede zum Vorgänger (R61)

R500
  • Verwendung von DDR3 Arbeitsspeicher
  • Veränderungen am Gehäuse
  • Nur noch Widescreen Modelle in der R-Serie
  • Wegfall der Unterstützung des Ultrabay Seriell / Parallel Port Adapters
  • Wechsel zu Serial Ultrabay Enhanced
  • Erstmals Wechsel zwischen 2 verbauten Grafikkarten im laufenden Betrieb
  • LED-Display möglich (nur bei WXGA)
  • 1066MHz FSB (bei einigen Modellen)

Grundlegende Daten

Höhe: 38mm

Breite: 358,6mm

Tiefe: 260mm

Gewicht mit 6 Zellen Akku und DVD Laufwerk: 2,9kg

Technische Daten

R500 Thinkpad Logo innen
R500 Thinkpad Logo aussen
R500 Schriftzug unterm Display

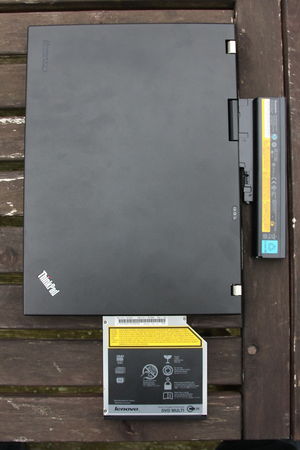

R500 in geschlossenem Zustand


CPU:

  • Intel Celeron Prozessoren, 1MB L2 Cache
    • Celeron 575 (2,00Ghz)
    • Celeron 585 (2,16Ghz)
    • Celeron 900 (2,20Ghz)
  • Intel Celeron Duo Prozessoren, 1MB L2 Cache
    • T1600 (1,66Ghz)
    • T1700 (1,83Ghz)
    • T3000 (1,80Ghz)
    • T3100 (1,90Ghz)
  • Intel Core 2 Duo Prozessoren (Merom) 2MB L2 Cache, FSB-800, TDP: 35 W
    • T5870 (2,00Ghz)
  • Intel Core 2 Duo Prozessoren (Merom-2M) 2MB L2 Cache, FSB-800, TDP: 35 W
    • T5670 (1,80Ghz)
  • Intel Core 2 Duo Prozessoren (Penryn) 2MB L2 Cache, FSB-800, TDP: 35 W
    • T6570 (2,10Ghz), T6670 (2,26Ghz)
  • Intel Core 2 Duo (Penryn M0) 3 MB L2-Cache, FSB-1066, TDP: 25 W
    • P7370 (2,00Ghz)
    • P7570 (2,20Ghz)
    • P8400 (2,26 GHz)
    • P8600 (2,4 GHz)
    • P8700 (2,53 GHz)
    • P8800 (2,66 GHz)
  • Intel Core 2 Duo (Penryn C0) 6 MB L2-Cache, FSB 1066, TDP: 28 W
    • P9500 (2,53 GHz)
    • P9600 (2,66 GHz)
    • P9700 (2,8 GHz)
  • Intel Core 2 Duo (Penryn C0) 6 MB L2-Cache, FSB 1066, TDP: 35 W
    • T9400 (2,53 Ghz)
    • T9550 (2,66 Ghz)
    • T9600 (2,8 Ghz)
    • T9800 (2,93 GHz)
    • T9900 (3,06 GHz)


Grafikchip:

  • Integrierte Grafik:
    • Intel Graphics Media Accelerator (GMA) 4500MHD mit maximal 384 MB shared Speicher (max. externe Auflösung: 2048x1536px @75 Hz)
  • Switchable Graphics
    • Intel Graphics Media Accelerator (GMA) 4500MHD mit maximal 384 MB shared Speicher und ATI Radeon HD3470 mit 128 MB eigenem Speicher (max. externe Auflösung: 2048x1536px @75 Hz)


WSXGA Display im eingeschalteten Zustand

Display:

  • 15,4" WXGA CCFL Backlight Display
    • FRU 42T0486
    • FRU 42T0484
    • FRU 42T0607
    • FRU 42T0576
  • 15,4" WXGA LED Backlight Display
    • FRU 27R2410
  • 15,4" WSXGA+ CCFL Backlight Display
    • FRU 42T0423
    • FRU 42T0488


Speicher:

  • 512 MB PC3-8500 1066 Mhz DDR3
  • 1GB PC3-8500 1066 Mhz DDR3
  • 2GB PC3-8500 1066 Mhz DDR3
  • 4GB PC3-8500 1066 Mhz DDR3 (2Rx8 organisiert)

Aufrüstbarkeit:

Der Chipsatz unterstützt maximal 8 GB RAM. Es können nur Module mit folgender Spezifikation verbaut werden: DDR3-1066 (PC3-8500) oder höher und "2Rx8" organisiert. Einzelne 8 GB-DDR3-Riegel werden nicht erkannt. 1Rx8 organisierte 4 GB Module werden ebenfalls nicht erkannt! Bei 2 GB Modulen spielt das keine Rolle!


Festplatten:

  • 2,5" SATA 5400rpm HDD
    • 80 GB, 160 GB, 250 GB, 320 GB, 500 GB
  • 2,5" SATA 7200rpm HDD
    • 100 GB, 160 GB, 250GB, 320 GB, 500 GB
  • 2,5" SATA 7200rpm HDD, FDE
    • 160 GB, 250 GB

Aufrüstbarkeit: Es können alle SATA-Festplatten/-SSDs mit einer Bauhöhe von bis zu 9,5mm verbaut werden.


Chipsatz

  • Mobile Intel GM45 Express Chipset

Erweiterungen:

  • Über Ultrabay Serial Enhanced
    • Ultrabay Serial Enhanced Adapter für eine zweite 2,5" Festplatte (SATA)
    • Ultrabay Serial Enhanced Laufwerke


Webcam im R500

Weitere Besonderheiten:

  • Webcam (an einigen Modellen)
    • 1,3 Megapixel mit festem Fokus (montiert oberhalb des Display)
  • Fingerabdruckscanner (an einigen Modellen)
  • Trusted Platform Modul (auf dem Mainboard verlötet)
  • Active protection System


Sonstige Schnittstellen:

Anschlüsse auf der linken Seite
  • Auf der linken Seite:
    • VGA
    • Displayport (Nur Bildausgang - Es wird KEIN Audiosignal mit übertragen!)
    • RJ45 Gigabit LAN
    • USB 2.0 (3x)
    • Firewire Mini
    • CardBus-Schacht/Type 2 (unten)
    • ExpressCard/54-Schacht (oben)


Rückseite links mit RJ11 des Modems
Rückseite rechts mit Netzteilanschluss und Luftauslass
  • Auf der Rückseite:
    • RJ11 Modem
    • Akkuschacht
    • Netzteilanschluss













Rechte Seite mit Ultrabay Enhanced (hier ein DVD Brenner eingeschoben)
  • Auf der rechten Seite:
    • Ultrabay Enhanced mit einem der folgenden Einschübe:
      • DVD-LW
      • DVD-LW mit CD-RW (combo)
      • DVD-RAM/RW
      • BD-LW
      • ThinkPad Serial Hard Drive Bay Adapter III mit 2,5" SATA-HDD
      • Travel Cover
    • Kensington Lock



Vorderseite
  • Auf der Vorderseite:
    • Schalter für die Funkverbindung
    • 3.5mm Klinkenbuchse für Kopfhörer
    • 3.5mm Klinkenbuchse für Mikrophon
    • SD Card Slot


Unterseite





.

Erfahrungsberichte

Vorwort:

Nach dem ich bereits ein SI500 mein Eigen nannte und mit der Verarbeitung alles in allem überhaupt nicht zufrieden war, suchte ich nach einer günstigen Alternative, es sollte allerdings ein richtiges Thinkpad werden ! Meine Wahl fiel auf das R500, da es mit einer hohen Auflösung, 2GB RAM und einem schnellen Prozessor glänzte.


Verpackung:

Das R500 kam wohlbehalten bei mir an, die Verpackung besteht aus einem sehr stabilen Karton, welcher nochmals in 2 Fächer unterteilt ist. In dem einen Fach steckte das Notebook mit jeweils einer Plastikschale links und rechts, damit es nicht verrutschen kann. In dem anderen kleineren fach, war der Akku in einer antistatischen Luftpolsterfolie zu finden. Die Bedienungsanleitung und weitere Informationsbroschüren fanden ihren Platz in einem kleinen flachen Karton neben dem Notebook.


Lieferumfang:

  • Lenovo Thinkpad R500
  • Bedienungsanleitung
  • 2 Austauschkappen für den Trackpoint (Soft Rim und classic Dome) standardmäßig montiert ist soft Dome
  • Akku
  • Netzteil
  • Netzkabel (englisch)


Systemdetails:

Bei meinem R500 handelte es sich um einen Import aus Großbritannien, weshalb die Tastatur auch ein UK Layout hat, und das Stromkabel für das Netzteil nicht EU kompatibel ist.

Beide wurden getauscht.

CPU: P8600 (2x 2,4 Ghz)
RAM: 2GB DDR3 RAM (in einem Riegel)
Grafik: Intel GMA
Display: WSXGA+ 1680x1050 CCFL
HDD: 160GB 5400rpm
Akku: 6c Li-Ion Akku
Sonstiges: Webcam, Trusted Platform Modul


Verarbeitung:

Der Laptop ist alles in allem sehr robust und verwindungssteif, was sicherlich zu einem großen Teil dem Metallchassis zu verdanken ist. Negativ aufgefallen ist mir der Palmrest (= Handballenauflage), diese besteht aus sehr dünnem Kunststoff und lässt sich leicht eindrücken, wobei ein hässliches Knarzen zu hören ist. Man muss beim Abmontieren sehr darauf achten dass man nichts ab- oder zerbricht.

Der tausch der englischen tastatur gegen eine deutsche stellte auf Grund der genial einfachen Konstruktion kein größeres Problem dar, dieses ist in wenigen Minuten zu bewältigen. Bei dieser Gelegenheit wurde auch grade der Arbeitsspeicher durch hinzufügen eines zweiten 2GB Moduls auf 4GB aufgestockt. Dies verlief auch ohne weitere Komplikationen.

Die Haptik des Kunststoffes ist im gesamten als sehr gut und keinesfalls als billig zu bezeichnen. er ist sehr unempfindlich gegen Schmutz, Fingerabdrücke fallen nur auf wenn man sie fotogafiert.


Display:

Das Display ist sehr hell und auch draussen sehr gut ablesbar, beim Thinkpad Forum Stammtisch in Trier wurde auf Grund der überragenden Helligkeit sogar vermutet dass es sich um ein LED Display handele. Das Display ist deutlich heller als die von T60, T61, x60, x61 und diversen anderen Modellen. Desweiteren ist die Blickwinkelstabilität sehr beachtlich, auch extrem schräg von der Seite verschwimmen die Farben nur sehr leicht, und der Bildschirminhalt ist noch gut zu erkennen.


Lüfter/Akku:

Der Lüfter ist so gut wie nie hörbar, auch nicht bei mehreren Stunden Vollast, trotzdem halten sich die Temperaturen in einem sehr angenehmen Rahmen. Durch die sparsame Onboard Grafik lässt sich mit eingeschaltetem WLAN und reduzierter Displayhelligkeit bis zu 6h im Internet surfen.


Fazit:

Ein rundum gelungenes Notebook, das genügend Leistungsreserven hat wenn man sie braucht, auch für Unterwegs sehr gut zu gebrauchen. Allerdings würde ich bei Häufigem Standortwechsel eher zum kleineren Bruder, dem R400 raten.

Bekannte Probleme

Seltsames Verhalten der Webcam:

Die Webcam zeigt manchmal nur ein ganz schwarzes Bild oder nur schwarz und weiß, weil die automatische Helligkeitsanpassung nicht richtig funktioniert.

Lösung: Meist funktioniert es nach Neustart der Anwendung welche auf die Webcam zugreift wieder, aber auf Dauer hilft dies auch nicht. Evtl. würde da ein neuer Treiber oder ein Firmwareupdate seitens Lenovo weiter helfen.

Knarzende Handballenauflage:

Die Handballenauflage ist aus recht dünnem und daher leicht biegsamen Kunststoff gefertigt, außerdem ist zwischen structure frame (dem Metallchassis des Laptops) und der Handballenauflage etwas Luft, auf der rechten Seite kann dort der Fingerprintreader (= engl. für Fingerabdruckscanner) installiert werden, auf der linken Seite ist einfach nur ein unnötiger Hohlraum.

Lösung: Das Knarzen und die leichte Verformbarkeit lassen sich sehr leicht beheben, indem man die Handballenauflage ausbaut und die betreffenden Stellen mit dünnem Karton und doppelseitigem Klebeband unterfüttert bis die Handballenauflage sich nicht mehr eindrücken lässt.

Bruch der Kunststoffzunge in den USB-Buchsen

Durch sehr eng zusammensitzende Kontaktzungen und vermutlich auch durch Materialprobleme brechen vor Allem bei Einsatz größerer USB-Geräte (Speicher- und UMTS-Sticks) die Kunststoffzungen in den USB-Buchsen leicht ab und die Kontakte berühren sich. Dies führt zu Startproblemen/Einfrieren des Rechners, meist bis/bei Erscheinen des Bootlogos. Dies wird von Lenovo in der Herstellergarantie nicht repariert.

Siehe diesen Thread im ThinkPad-Forum


"ATI-Tod"

Seit etwa Herbst 2015 häufen sich die Fälle, in denen T400/T500/W500/R400/R500 mit ATI- oder switchable Grafik nicht mehr starten oder beim Start kein Bild sichtbar ist. Ursache ist vermutlich ein Defekt am ATI-Grafickchip oder dessen VRAM. Ein Booten ohne Bildausgabe kann auch an einer defekten CCFL oder durchgebrannten Sicherung (auf Systemboard und Inverterplatine) liegen, daher müssem erst diese möglichen Ursachen ausgeschlossen werden.

  • Bei Boards mit ATI-Chip hilft nach bisherigen Erkenntnissen nur ein Board-Austausch.
  • Rechner mit switchable Grafik kann man meist nach kurzem Abziehen der BIOS-Batterie wieder zum Leben erwecken, weil hierdurch zum Systemstart die Intel-Grafik aktiviert wird. (VORSICHT, wenn ein Supervisor-Passwort im BIOS gesetzt ist, ohne dieses kann der Rechner nicht mehr gebootet werden!!!)
Startet der Rechner wieder, zuerst im BIOS die Umschaltung auf switchable bzw. ATI-Chip deaktivieren. Anschließend kann das Betriebssystem gebootet werden.
Diese Lösung ist lediglich ein Workaround, ein Totalausfall zu einem späterem Zeitpunkt ist nicht ausgeschlossen.


Kein Bild an DVI-Buchse in der Dock

Die DVI-Buchse kann nur bei Modellen mit ATI-Grafik angesteuert werden. Bei den Intel-only-Modellen wird keine digitale Videoschnittstelle an die Dockingstation übergeben. Hier muss stattdessen auf den Display-Port am Gerät selbst zurückgegriffen werden.

Anleitungen, Schaltpläne und Technische Skizzen

VORSICHT auch beim Tausch des WXGA - Displays: Hier muss ebenfalls das Display-Kabel ausgetauscht werden, wenn eines der beiden LED- und das andere CCFL-Hintergrundbeleuchtung besitzt!


Treiber

Sonstiges

  • Obwohl es seit dem R61i/e keine R-Modelle ohne Touchpad mehr gibt, lässt sich das R500 mit einer Handballenauflage (engl. Palmrest) des R61i/e (15,4"-Modell, FRU 42X3941/42X3940) in ein Gerät ohne Touchpad (also lediglich mit Trackpoint) umbauen.
