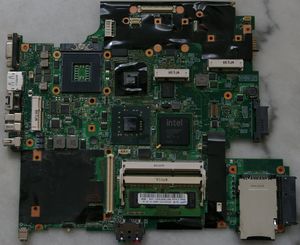

T500, Lage der Folien auf dem Systemboard (ATI), oben

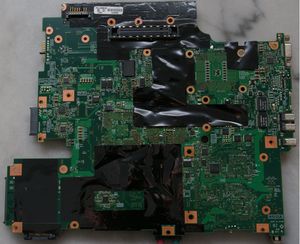

T500, Lage der Folien auf dem Systemboard (ATI), unten

Das T500 ist das erste 15"-Modell der New-Generation ThinkPad-Serien und wurde von August 2008 bis September 2010 produziert.

Die neuen Modellbezeichnungen legen die Baugröße in den Vordergrund: War es früher üblich, dass mehrere Größen in einer Serie erhältlich waren (z.B. 14" und 15,4" beim T61), ist hier der Name T500 ausschlaggebend für ein T-Modell mit 15,4" Display. Das 14"-Schwestermodell nennt sich infolgedessen T400. Auch der Nachfolger des T61p hat eine eigene Modellbezeichnung erhalten: W500.

Wesentliche Unterschiede zum Vorgänger (T61):

  • Montevina Plattform
  • FSB-1066 für CPU, RAM bleibt bei FSB-667
  • Umstieg von Nvidia- zu ATI-Grafikkarten (bei den performanteren Modellen)
  • Webcam (an bestimmten Modellen)
  • LED-beleuchtetes Display (an bestimmten Modellen)
  • Wegfall des Anschlusses für einen Ultrabay RS-232 und Parallel-Adapter im Ultrabayschacht
  • DisplayPort Anschluss am Notebook für digitale Bildübertragung ohne Docking Station
  • SATA II ohne BIOS Mod

Technische Daten

Aufgeführt werden die werksseitig erhältlichen Ausführungen sowie maximal mögliche Ausbaustufen.

Chipsatz:

  • Intel GM45 Express Chipset [1]

CPU:

  • Intel Core 2 Duo (Penryn M0) 3MB L2-Cache, FSB-1066, TDP: 25W
    • P8400 (2,26 Ghz), P8600 (2,4 Ghz), P8700 (2.53Ghz), P8800 (2.66Ghz)
  • Intel Core 2 Duo (Penryn C0) 6MB L2-Cache, FSB-1066, TDP: 35W
    • T9400 (2,53 Ghz), T9550 (2.66Ghz), T9600 (2,8 Ghz), T9800 (2.93Ghz), T9900 (3.06Ghz)
  • Intel Core 2 Duo (Penryn C0) 6MB L2-Cache, FSB-1066, TDP: 25W
    • P9500 (2,53 Ghz), P9600 (2.66Ghz), P9700 (2.8Ghz)

Aufrüstbarkeit: alle Pinkompatiblen Sockel P Core 2 Duo mit 1066MHz Frontsidebus, sowie ausgewählte mit 800MHz Frontsidebus.

Folgende T61-CPUs laufen/nicht im T500 (getestet im T400):

  • laufen: T7100, T9300
  • laufen nicht: T7300, T7500, T7700, Celeron M560

Grafikchip:

  • Intel Graphics Media Accelerator 4500MHD
  • ATI Mobility Radeon HD 3650 256 MB mit Switchable Graphics

Es kann im BIOS auch explizit zwischen beiden GPU gewählt werden, sollte eine ATI Grafikkarte verbaut sein.

Display:

  • 15,4" WXGA 1280x800 TFT
  • 15,4" WXGA 1280x800 TFT LED
  • 15,4" WSXGA+ 1680x1050 TFT
  • 15,4" WUXGA 1920x1200 TFT vom W500 ist kompatibel[2]

Speicher:

  • 1GB DDR3-1066 SDRAM SO-DIMM (PC3-8500)
  • 2GB DDR3-1066 SDRAM SO-DIMM (PC3-8500)
  • 4GB DDR3-1066 SDRAM SO-DIMM (PC3-8500)

Aufrüstbarkeit:

Der Chipsatz unterstützt maximal 8GB RAM. Es können nur Module mit folgender Spezifikation verbaut werden: DDR3-1066 (PC3-8500) oder hóher. Einzelne 8GB-DDR3-Riegel werden nicht erkannt.

Festplatte: Es ist standardmäßig eine der folgenden S-ATA Festplatten verbaut:

  • 80, 160, 250 oder 320 GB / 5400 rpm
  • 160 GB / 7200 rpm
  • 200 GB mit FDE / 7200 rpm
  • 64 GB Solid-State-Disk

Aufrüstbarkeit: Es können alle SATA-Festplatten/-SSDs mit einer Bauhöhe von bis zu 9,5mm verbaut werden. Das Interface hat den Standard "Serial ATA 3.0 Gbit/s"

Soundchip:

  • Conexant High Definition SmartAudio 221

Erweiterungen

  • Ultrabay Slim mit einer der folgenden Komponenten:
    • UltraBay Slim CD-RW/DVD-ROM Combo II Laufwerk
    • UltraBay Slim Super Multi-Burner-Laufwerk
  • MiniPCI Express Slot 1 mit einer der folgenden Komponenten:
  • MiniPCI Express Slot 2 mit einer der folgenden Komponenten:
    • Ericsson F3507g WWAN (UMTS mit GPS)
    • Qualcomm UNDP1 "Gobi 1000" WWAN (UMTS mit GPS)
    • leer
  • MiniPCI Express Slot 3 mit einer der folgenden Komponenten:
  • CardBus Slot (Typ 2)
  • 1-Slot mit einer der folgenden Komponenten: (nicht kontrolliert)
    • ExpressCard/54 Slot
    • Lenovo Integrierter Smart Card Reader (an bestimmten Modellen)
    • 4-in-1 Kartenleser

Weitere Besonderheiten (nicht kontrolliert)

  • IBM Embedded Security Subsystem 2.0
  • IBM Active Protection System
  • Fingerabdruckscanner an bestimmten Modellen
  • ThinkPad Bluetooth with Enhanced Data Rate (BDC-2) an bestimmten Modellen
  • UltraNav (TrackPoint-Touchpad-Combo)
  • Firewire (an bestimmten Modellen)
  • Intel Active Management Technology (AMT) (an bestimmten Modellen)

Schnittstellen

  • Displayport
  • GBit-LAN
  • WLAN AG (54Mbit), AGN (300 MBit) (an bestimmten Modellen)
  • 3x USB-2.0-Schnittstelle
  • 56k-Modem
  • internes UMTS G3 WWAN-Modem (an bestimmten Modellen)
  • VGA Mon-itor-Anschluss
  • Stereo-Kopfhörerausgang
  • Mono-Mikrofoneingang
  • Eingebautes Mikrofon
  • Dockinganschluss für Thinkpad Advanced Dock & Minidock

Akku

  • 6-Zellen, 5200 mAH (56,16 Wh)
  • 9-Zellen, 7200 mAH

Ultrabay-Zusatzakku

Akkulaufzeit

6-Zellen-Akku mit GMA 4500MHD

  • Idle (ohne WLAN, min. Helligkeit) ~6 Stunden
  • Office-Betrieb ~4 Stunden
  • Last (Volle Helligkeit) ~1,5 Stunden

mit ATI HD3650

  • Idle (ohne WLAN, min. Helligkeit) ~4,5 Stunden
  • Last (Volle Helligkeit) ~1 Stunde

Stromverbrauch

mit GMA 4500MHD

  • Idle 8,4 W - 25 W
  • Last bis zu 48 Watt

mit ATI HD3650

  • Idle 14 W - 27 W
  • Last bis zu 51 Watt

Erfahrungsberichte

Bekannte Probleme

Soundkarte unterstützt kein Stereo-Mix als Eingangssignal bei thinkpad-forum.de

VGA-Ausgang hat zu geringes Ausgangssignal bei thinkpad-forum.de

Bruch der Kunststoffzunge in den USB-Buchsen

Durch sehr eng zusammensitzende Kontaktzungen und vermutlich auch durch Materialprobleme brechen die Kunststoffzungen in den USB-Buchsen leicht ab und die Kontakte berühren sich. Dies führt zu Startproblemen/Einfrieren des Rechners, meist bis/bei Erscheinen des Bootlogos. Dies wird von Lenovo in der Herstellergarantie nicht repariert.


"ATI-Tod"

Seit etwa Herbst 2015 häufen sich die Fälle, in denen T400/T500/W500/R400/R500 mit ATI- oder switchable Grafik nicht mehr starten oder beim Start kein Bild sichtbar ist. Ursache ist vermutlich ein Defekt am ATI-Grafickchip oder dessen VRAM. Ein Booten ohne Bildausgabe kann auch an einer defekten CCFL oder durchgebrannten Sicherung (auf Systemboard und Inverterplatine) liegen, daher müssem erst diese möglichen Ursachen ausgeschlossen werden.

  • Bei Boards mit ATI-Chip hilft nach bisherigen Erkenntnissen nur ein Board-Austausch.
  • Rechner mit switchable Grafik kann man meist nach kurzem Abziehen der BIOS-Batterie wieder zum Leben erwecken, weil hierdurch zum Systemstart die Intel-Grafik aktiviert wird. (VORSICHT, wenn ein Supervisor-Passwort im BIOS gesetzt ist, ohne dieses kann der Rechner nicht mehr gebootet werden!!!)
Startet der Rechner wieder, zuerst im BIOS die Umschaltung auf switchable bzw. ATI-Chip deaktivieren. Anschließend kann das Betriebssystem gebootet werden.
Diese Lösung ist lediglich ein Workaround, ein Totalausfall zu einem späterem Zeitpunkt ist nicht ausgeschlossen.


Technische Skizzen oder Schaltpläne

Temperatursensoren:

  • Angaben beziehen sich auf die Ausgabe von cat /proc/acpi/ibm/thermal
Index Bezeichnung
01 CPU (gleich acpitz-0 temp1)
02 PCI-e-SLot WLAN (Q104 MB-Oberseite)
03  ?
04 diskrete Grafik
05 Haupt-Akku 1
06 Batterie Ultrabay 1
07 Haupt-Akku 2
08 Batterie Ultrabay 2
09 SO-DIMM-Slot (Q31 MB-Oberseite)
10 integrierte Grafik
11 PCI-e-Slot WWAN (Q21 MB-Oberseite, unterhalb der CPU)
12 n/a
13 n/a
14 n/a
15 n/a
16 n/a

Ein weiterer Sensor Q93 befindet sich auf der MB-Unterseite im Bereich des I/O Controller Hub (ICH).

FAQ

  • Wo benötige ich Wärmeleitpaste und wo ein Wärmeleitpad?
Bei T500 mit Intel-Grafik liegt der Kühler direkt auf dem Chipsatz auf und es gehört zwischen Chipsatz und Kühler nur Wärmeleitpaste. Bei T500 mit ATI-Grafik + Intel-Grafik liegt der Kühler direkt auf dem ATI-Grafikchip auf, aber nicht auf dem Chipsatz. Zwischen ATI-Chip und Kühler gehört dann WLP und zwischen Chipsatz und Kühler ein Pad. Immer vorrausgesetzt es ist der originale Kühler drin und da hat noch keiner dran rumgebastelt.


Software-Modifikationen

Hardware-Modifikationen

Aufrüstung auf WUXGA

Das CCFL-Displaypanel des T500 kann ohne Tausch von Kabel oder Inverter gegen ein WUXGA-Panel (1920x1200) des W500 ausgetauscht werden. Das gilt für alle Auflösungen (1280x800, 1680x1050). Die LED-Variante kann nicht ohne Weiteres ausgetauscht werden, da hier ein anderer Inverter und ein anderes Kabel verwendet werden.

Treiber

Treiber Matrix

Bei Lenovo vorhanden, aber nicht in der Treibermatrix aufgeführt:


Weblinks
