T61

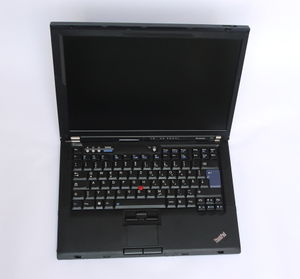

T61 (14,1" wide) im aufgeklappten Zustand

Das T61 ist das zweite und letzte Modell der T6x-Serie und der Nachfolger des T60. Es wurde von Mai 2007 bis Mai 2009 hergestellt. Das T61 ist auch als Variante T61p erhältlich.
Die T60/T61 Modelle markieren in der T-Serie den Übergang von den 4:3-Modellen zum 16:10-Breitbild; das T61 war das letzte T-Serien-Modell mit 4:3-Bildformat und wurde in drei verschiedenen Gehäuseformaten (14,1" 4:3 sowie 14,1" und 15,4" wide) angeboten.

Wesentliche Unterschiede zum Vorgänger (T60):

Santa-Rosa Plattform
FSB-800 für CPU, RAM bleibt bei 667 MHz
4 GB RAM-Unterstützung (offizielle Angabe, inoffiziell wurden schon 8 GB erfolgreich getestet)
Kartenleser (an bestimmten Modellen)
Umstieg von ATI- zu Nvidia-Grafikkarten (bei den performanteren Modellen)
Intel Turbo Memory Festplatten-Cache (bei bestimmten Modellen)
Firewire-Anschluss (an bestimmten Modellen)
Rollcage auch beim Display
asymmetrisch platziertes Display
keine Modelle mehr mit Flexview-Display.
kein 15" T61 im 4:3-Seitenverhältnis (kann durch ein Frankenpad aber dennoch ermöglicht werden!)
Wegfall der IrDA (Infrarot-Schnittstelle)

Technische Daten

Aufgeführt werden die werksseitig erhältlichen Ausführungen sowie maximal mögliche Ausbaustufen.

CPUs: folgende CPUs wurden im T61 verbaut:

Intel Core2 Duo Processor T52x0 (2 MB Cache, 667 MHz FSB)
- T5250 (1,5 GHz), T5270 (1,4 GHz)
Intel Core2 Duo Processor T54x0 (2 MB Cache, 800 MHz FSB)
- T5450 (1,66 GHz), T5470 (1,6 GHz)
Intel Core2 Duo Processor T5550 (2 MB Cache, 1,83 GHz, 667 MHz FSB)
Intel Core2 Duo Processor T5670 (2 MB Cache, 1,80 GHz, 800 MHz FSB)
Intel Core2 Duo Processor T5750 (2 MB Cache, 2,00 GHz, 667 MHz FSB)
Intel Core2 Duo Processor T5870 (2 MB Cache, 2,00 GHz, 800 MHz FSB)
Intel Core2 Duo Processor T7xx0 (2 MB oder 4 MB Cache, 800 MHz FSB)
- T7100 (1,80 GHz, 2 MB), T7250 (2,0 GHz, 2 MB), T7300 (2,0 GHz, 4 MB), T7500 (2,2 GHz, 4 MB), T7700 (2,4 GHz, 4 MB), T7800 (2,6 GHz, 4 MB)
Intel Core2 Duo Processor T8x00 (3 MB Cache, 800 MHz FSB)
- T8100 (2,1 GHz), T8300 (2,4 GHz),
Intel Core2 Duo Processor T9x00 (6 MB Cache, 800 MHz FSB)
- T9300 (2,5 GHz), T9500 (2,6 GHz)
Intel Pentium Dual Core Processor T23x0
Intel Celeron M processor 5x0
Intel Celeron Dual Core processor T1400 (1,73 GHz)

Aufrüstbarkeit: Es können problemlos Intel CPUs mit Sockel PGA478MN (= Sockel P) und FSB 667 MHz bzw. FSB 800 MHz im T61 verbaut werden. Das Kühlsystem ist jedoch nur für CPUs mit einer TDP bis 35 W ausgelegt. Der Einbau eines X9000 wurde jedoch schon erfolgreich durchgeführt. Dadurch sinkt jedoch die Akkulaufzeit, wenn man den Prozessor nicht undervoltet.

Achtung, folgendes CPUs laufen nicht im T61 (getestet): T6670

Grafikchip:

Intel Graphics Media Accelerator X3100
nVidia Quadro NVS 140m (128 MB)

Display:

14,1" 1024 x 768 XGA TFT
14,1" 1400 x 1050 SXGA+ TFT
14,1" 1280 x 800 WXGA TFT
14,1" 1440 x 900 WXGA+ TFT
15,4" 1280 x 800 WXGA TFT
15,4" 1680 x 1050 WSXGA+ TFT

Modellnummern:
Das T61 wurde sowohl noch als klassisches 4:3 Modell in 14" produziert als auch in 14,1" und 15,4" im neueren 16:10-Breitbild-Format. Zusammen mit den verschiedenen Grafik-Chips gibt es daher eine Vielzahl von Modellnummern:

Format und Größe	Grafikchip	Modell/Type No.
Übersicht Modellnummern T61
T61 14,1" 4:3	Intel GMA X3100	8895, 8896, 8897, 8898, 8899, 8900, 8938
T61 14,1" 4:3	nVIDIA NVS140M/FX570M	8889, 8890, 8891, 8892, 8893, 8894, 8939
T61 14,1" wide	Intel GMA X3100	6378, 6379, 6380, 7658, 7659, 7660, 7661
T61 14,1" wide	nVIDIA NVS140M/FX570M	1959, 6377, 6481, 7662, 7663, 7664, 7665
T61 15,4" wide	Intel GMA X3100	6463, 6464, 6465, 6466, 6467, 6468, 6471
T61 15,4" wide	nVIDIA NVS140M/FX570M	6457, 6458, 6459, 6460, 6461, 6462, 6470

Speicher:

512 MB
1024 MB
2048 MB DDR2-SODIMM (PC2-5300)
offiziell sind maximal 4 GB (2 x 2 GB) möglich, es wurden aber auch schon 2x4GB Module erfolgreich verbaut. Problemlos funktionieren z.B. 2x4GB Hynix DDR2-800 (PC2-6400) HMP351S6AFR8C-S6.

Festplatte: Es ist standardmäßig eine SATA-Festplatte mit

60 GB, 80 GB, 100 GB, 120 GB oder 160 GB verbaut.

Aufrüstbarkeit: Es können alle SATA-Festplatten/-SSDs mit einer Bauhöhe von bis zu 9,5 mm verbaut werden.

Chipsatz:

Intel 965PM
AD1981HD HD Audio 1.0 controller

Erweiterungen

UltraBay Slim mit einer der folgenden Komponenten:
- UltraBay Slim DVD-ROM-Laufwerk
- UltraBay Slim CD-RW/DVD-ROM Combo II-Laufwerk
- UltraBay Slim Super Multi-Burner-Laufwerk

Aufrüstbarkeit: ThinkPad Serial/Parallel Port Bay Adapter FRU 40Y8121

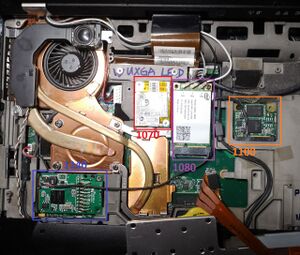

MiniPCI Express Slot 1 mit einer der folgenden Komponenten:
- Leer
- PRO Wireless 3945ABG Mini-PCI Express Adapter
- Intel PRO Wireless 4965AGN Mini-PCI Express Adapter
- ThinkPad 11a/b/g Wireless LAN Mini Express Adapter
- ThinkPad 11a/b/g/n Wireless LAN Mini Express Adapter

MiniPCI Express Slot 2 mit einer der folgenden Komponenten:
- Leer
- Verizon 1xEV-DO WWAN
- Cingular HSDPA WWAN
- Intel® Turbo Memory Festplatten-Cache

CardBus Slot (Typ 2)

je 1-Slot mit einer der folgenden Komponenten:
- ExpressCard/54 Slot (oben) in Kombination mit Cardbus (unten)
- Lenovo integrierter Smart Card Reader (oben) in Kombination mit Cardbus (unten)

Weitere Besonderheiten:

IBM Embedded Security Subsystem 2.0
IBM Active Protection System
Fingerprintreader (bei bestimmten Modellen)
ThinkPad Bluetooth with Enhanced Data Rate (BDC-2) (bei bestimmten Modellen)
UltraNav (TrackPoint/Touchpad-Combo)
Firewire (bei bestimmten Modellen)
Intel Active Management Technology (AMT) (bei bestimmten Modellen)
1,3 Megapixel Webcam (USB 2.0) oberhalb des Displays (nur bei wenigen 14,1" Wide-Modellen)

Schnittstellen:

Gbit-LAN
WLAN: 3945ABG (2 Antennen), 4965AG (2 Antennen) oder 4965AGN (3 Antennen)
3 x USB 2.0-Schnittstelle
56k-Modem
Internes WWAN Modem bei bestimmten Modellen
VGA-Monitor-Anschluss
Stereo-opfhörer-Ausgang
Stereo Line-In/Mikrofon-Eingang
Eingebautes Mikrofon
Dockinganschluss für

Abmessungen & Gewicht:

14,1"-Display-Variante:
- 313 mm x 255 mm x 27,5 mm [vorn]/32,4 mm [hinten] (mit Standard-Akku)
- 2,28 kg (mit Standard-Akku und optischem Laufwerk)
14,1"-Widescreen-Display-Variante:
- 335,5 mm x 237 mm x 30,0 mm [vorn]/34,9 mm [hinten] (mit Standard-Akku)
- 2,40 kg (mit Standard-Akku und optischem Laufwerk)
15,4"-Widescreen-Display-Variante:
- 357,5 mm x 255 mm x 29,7 mm [vorn]/33,5mm [hinten] (mit Standard-Akku)
- 2,7 kg (mit Standard-Akku und optischem Laufwerk)

Stromverbrauch

ThinkPad T61 | Core 2 Duo T7500 | NVS 140M | 14,1" (BIOS 1.26)
- Energystar Profil
- Minimum 11 - 11,5 Watt
- Teillast 12 - 15 Watt
- 50 % Last 18 - 20 Watt

Akku

Folgende Akkus sind für das T61 erhältlich:

14,1 Zoll 4:3

6 Zellen Akku 5200 mAH, 10,8 Volt
9 Zellen Akku 7200 mAH, 10,8 Volt (überstehend)

14,1 Zoll Widescreen

4 Zellen Akku 2700 mAH, 14,4 Volt
6 Zellen Akku 5200 mAH, 10,8 Volt (überstehend)
7 Zellen Akku 5200 mAH, 14,4 Volt (überstehend)
9 Zellen Akku 7200 mAH, 10,8 Volt (überstehend)

15,4 Zoll Widescreen

6 Zellen Akku 5200 mAH, 10,8 Volt
9 Zellen Akku 7200 mAH, 10,8 Volt (überstehend)

15,4" Akkus mit 14,1" 4:3

T61p

Das T61p zeichnet sich durch folgende Unterschiede zum T61 aus:

CPU, RAM, HDD: Komponenten aus T61, jedoch meist im performanteren Bereich.

zusätzliche CPU:

Intel Core2 Duo Processor T9500 (6 MB Cache, 2,6 GHz, 800 MHz FSB) Penryn

Grafikchip:

Nvidia Quadro FX570M (128 MB bei 14" Modellen, 256 MB (mit shared memory 512 MB) bei 15,4" Modellen)

Display:

14,1" SXGA+ (1400 x 1050; 116,67 DPI) TFT
15,4" WSXGA+ (1680 x 1050; 128,6 DPI) TFT
15,4" WUXGA+ (1920 x 1200; 147 DPI) TFT

Erfahrungsberichte

Bekannte Probleme

nVidia Bug kommt bei T61 mit Quadro NVS140M und FX570m vor. Betroffen sind die nVidia-Chips mit Produktionsdatum vor dem August 2008. Maßgeblich ist das auf dem nVidia-Chip aufgedruckte Datum. Herstellungsdatum des System-Boards und des Rechners können um mehrere Monate von dem des Chips abweichen!!!

Eine mögliche Abhilfe: NVidia Bug reparieren

Die Scharniere bekommen mit zunehmender Nutzung des Notebooks deutliches Spiel, das Display kann dann nicht mehr wackelfrei gehalten werden. Abhilfe kann entweder kurzfristig geschaffen werden, indem die Scharniere durch neue ersetzt werden oder langfristig mit einer etwas aufwändigeren Bastellösung: Scharniere reparieren
Bei T61-Modellen mit Cardreader werden (unter Windows 7) im Geräte-Manager gelegentlich zwei "Basissystemgeräte" angezeigt, für die weder die "Windows Update"-Funktion noch ThinkVantage System Update funktionierende Treiber liefert. Dieses Problem ist Lenovo (und diversen Nutzern im Thinkpad-Forum) bekannt. Abhilfe schafft das komplette "Entfernen" der Geräte im Gerätemanager und deren Neuinstallation mit dem Ricoh Multi Card Reader Treiber.
Lüfter-Rattern. Als kostengünstige, kurz- und mittelfristige Lösung hat es sich rentiert, die Lüfterachse neu zu fetten, gute Erfahrungen wurden u.a. mit Staufferfett gemacht, wobei wohl Sinterlageröl empfehlenswerter ist. Als dauerhafte Lösung empfiehlt es sich, den Lüfter ganz zu tauschen gegen einen aus einer neueren Generation, insofern er passt (bspw. T500-Lüfter in ein T61 15,4" Wide). Hat den Vorteil, dass der Lüfter deutlich langlebiger ist und laut Aussage einiger User auch leiser.
Stromverbrauch im Akkubetrieb
Scharnierspiel - Abhilfemöglichkeit im ThinkPad-Forum

Technische Skizzen oder Schaltpläne

Lage der Sicherungen auf dem Mainboard

Umbauanleitungen/Modifikationen

Einbau eines T60/T60p 15,4"-Mainboards in ein T61/T61p 15,4"-Gehäuse

Der Einbau funktioniert ohne Änderungen am Frame und am Gehäuse. Auch der Lüfter des T61/T61p kann weiter verwendet werden (bei Einbau eines Boards mit ATI-Grafik der Lüfter des T61 mit NVidia-Grafik).

Wen es stört, der kann die Öffnungen der Firewirebuchse und des Cardreaders im Gehäuseunterteil des T61 noch schließen.

WWAN nachrüsten

Mainboard-/Systemboard-/Planartausch

Die FRUs der verschiedenen Systemboards:

14.1" 4:3
Intel GM965	Nvidia NVS140	Nvidia Quadro FX 570M (T61p)
42W7648 Merom, FPR	42W7649/43Y9045 Merom	42W7650/43Y9046 Merom
42W7872 Penryn	42W7873/44C3924 Penryn	42W7874/44C3926 Penryn
14.1" 16:10
Intel GM965	Nvidia NVS140
41W1487 Merom	41W1489/43Y9044 Merom
42W7866 Penryn	44C3933/42W7867 Penryn
15.4" 16:10
Intel GM965	Nvidia NVS140	Nvidia Quadro FX 570M (T61p)
42W7651 Merom	42W7652/43Y9047 Merom	42W7653/43Y9048 Merom
42W7875 Penryn	42W7876/44C3928 Penryn	42W7877/44C3931 Penryn

Merom CPUs: T7100, T7300, T7500, T7700, T7800, X7800, X7900

Penryn CPUs: T8100, T8300, T9300, T9500, X9000

Anhand der passenden FRU kann das für das eigene T61(p) passende Systemboard ausgesucht und bestellt werden. Dabei kann z.B. nach dem Auftreten des Nvidia-Bugs auch auf ein Systemboard mit Intel-Grafikeinheit gewechselt werden.

Grundsätzlich lassen sich sowohl Merom- und Penryn-Prozessoren verbauen, für Penryn-Prozessoren auf Merom-Systemboards wird allerdings ein Patch benötigt, da ansonsten bei jedem Boot ein Thermal Sensing Fehler gemeldet wird. Weiterführende Informationen finden sich u.a. hier

Palmrest-Modifikationen

Beim T61 14,1" Wide kann das Palmrest durch eines vom T400, beim 15,4" Wide durch ein W/T500 (z.B. 44C0664, 42X4771) Palmrest ersetzt werden. Vorteil: größeres TouchPad. Das Palmrest muss hierzu an mehreren Stellen mechanisch angepasst werden:

W/T500: Es müssen mehrere Nasen entfernt werden, welche in das Basecover greifen, oder das Basecover mit zusätzlichen Öffnungen versehen werden. Die Öffnung für den FireWire-Port muß entweder vergrößert, oder aber die Kunststoffblende am StructureFrame rechts und links vom Port abgeschliffen werden. Dann sitzt der rechte Gewindesockel, mit dem das Palmrest von unten verschraubt wird, an der falschen Stelle, muss entfernt und versetzt wieder angeklebt werden. Hier genau arbeiten, damit am Ende die Schraube passt.

Zu guter letzt muß das StructureFrame an 2 Stellen über dem Cardreader abgeschliffen werden, da das breitere Touchpad (bzw. dessen Gewindesockel) sonst nicht hineinpasst.

W500 Palmrest FireWire Anpassung
W500 Palmrest Nasen links
W500 Palmrest Nasen mittig
W500 Palmrest Nasen rechts
W500 Palmrest Gewindesockel rechts versetzen, Nase entfernen
T61 Structure Frame an Palmrest (Touchpad) anpassen

Der Lüfter kann durch einen des T500 ersetzt werden, es müssen ggf. Stellen am Kühlkörper bzw. StructureFrame weggeschliffen werden.
Die CPU kann ebenfalls wie die der X61 Serie per Pinmod am Taktgeber um 33 % oder mehr übertaktet werden. Mehr dazu siehe "Mehr Power fürs X - Pinmod an X61(s) inkl Tablet" Mit einer T9300 CPU sind somit bis zu 3,6 GHz möglich.

SATA 2 BIOS

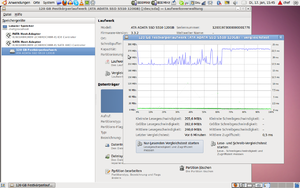

SATA 2 auf einem T61

Es gibt für die T/R/X-61er Serie inoffizielle, modifizierte BIOS-Dateien, welche unter anderem die softwaremäßige Limitierung auf SATA 1 aufheben und somit die schon hardwaretechnisch vorhandene SATA 2-Schnittstelle ihren Dienst verrichten lassen, dazu siehe hier oder Originalthread im NBR Forum. Bei einem T61 Typ 7661 mit einer A-DATA S510 SSD mit 120 GiB sieht das Ergebnis dann so aus, wie auf dem Bild rechts, die DVD/CD-RW Kombination in dem T61 funktionierte nach dem BIOS Flash auch noch.

Des weiteren schalten diese BIOS-Versionen die Dual IDA-Funktionnalität frei. Dies beinhaltet ein gleichzeitiges Übertakten beider Kerne um einen Multiplikator über den regulären Höchsttakt (in der Regel 200 MHz). Hierzu wird die Software "Throttle Stop" benötigt.

Lüftertausch - Welcher T500-Lüfter passt?

Beitrag von el-sahef aus dem ThinkPad-Forum:

Kühler aus (Spalte 1) läuft in:	T61 15,4" 16:10 Nvidia	T61 15,4" 16:10 Intel	T61 14,1" 4:3 Nvidia	T61 14,1" 4:3 Intel	T61 15" 4:3 Nvidia (Frankenpad)	T61 15" 4:3 Intel (Frankenpad)
T61 15,4" 16:10 Nvidia	ja	ja	ja	ja	ja, mit Verbiegen und Anpassen der T60-Halteklamer oder mit Einkleben des fehlenden Befestigungspunktes rechts unten & Verwendung der T61-Halteklammern	ja, mit Verbiegen und Anpassen der T60-Halteklamer oder mit Einkleben des fehlenden Befestigungspunktes rechts unten & Verwendung der T61-Halteklammern
T61 15,4" 16:10 Intel	ja, mit Entfernen der durchsichtigen Folie und der Kleberrückstände auf der Unterseite des Kupferblechs	ja	ja, mit Entfernen der durchsichtigen Folie und der Kleberrückstände auf der Unterseite des Kupferblechs	ja	ja, mit Entfernen der durchsichtigen Folie und der Kleberrückstände auf der Unterseite des Kupferblechs	ja
T61 14,1" 4:3 Nvidia	Die silbernen Kühlfinnen müssen entfernt und das Gehäuse vom linken Lautsprecher bearbeitet werden. Außerdem müssen im Basecover die Wände der hinteren Gitterstäbe gekürzt werden so dass sie bündig zur Basecoverwand abschließen.	Die silbernen Kühlfinnen müssen entfernt und das Gehäuse vom linken Lautsprecher bearbeitet werden. Außerdem müssen im Basecover die Wände der hinteren Gitterstäbe gekürzt werden so dass sie bündig zur Basecoverwand abschließen.	ja	ja	ja, mit Verbiegen und Anpassen der T60-Halteklamer oder mit Einkleben des fehlenden Befestigungspunktes rechts unten & Verwendung der T61-Halteklammern sowie (in beiden Fällen) Entfernen der silbernen Kühlfinnen oben und Abfeilen der Wände von den hinteren Gitterstäben am Lüfterauslass	ja, mit Verbiegen und Anpassen der T60-Halteklamer oder mit Einkleben des fehlenden Befestigungspunktes rechts unten & Verwendung der T61-Halteklammern sowie (in beiden Fällen) Entfernen der silbernen Kühlfinnen oben und Abfeilen der Wände von den hinteren Gitterstäben am Lüfterauslass
T61 14,1" 4:3 Intel	ja, mit Entfernen der durchsichtigen Folie und der Kleberrückstände auf der Unterseite des Kupferblechs	ja	ja, mit Entfernen der durchsichtigen Folie und der Kleberrückstände auf der Unterseite des Kupferblechs	ja	ja, mit Entfernen der durchsichtigen Folie und der Kleberrückstände auf der Unterseite des Kupferblechs	ja
T500 15,4" 16:10 ATI	nein	ja, mit Abkleben der Kühloberfläche für den ATI-Chip, ggf. Halterung anpassen	nein	ja, mit Abkleben der Kühloberfläche für den ATI-Chip, ggf. Halterung anpassen	nein	ja, mit Verbiegen und Anpassen der T60-Halteklamer sowie Abkleben der Kühloberfläche für den ATI-Chip
T500 15,4" 16:10 Intel	ja, mit Entfernen der durchsichtigen Folie und der Kleberrückstände auf der Unterseite des Kupferblechs	ja	ja, mit Entfernen der durchsichtigen Folie und der Kleberrückstände auf der Unterseite des Kupferblechs	ja	ja, mit Entfernen der durchsichtigen Folie und der Kleberrückstände auf der Unterseite des Kupferblechs	ja

Der T61-Nvidia-Kühler (egal ob 15,4" 16:10 oder 14,1" 4:3) und der T500-ATI-Kühler haben die bessere Kühlleistung, dafür kommt mir der Lüfter von den Intel-Kühlern leiser vor (aber das Geräuschempfinden ist immer subjektiv).

Beim Einbau von nem Kühler aus nem 15,4"-Gerät in ein 4:3-Gerät muss man ggf. an den kleinen Blechen auf der Oberseite, wo die WLAN-Antennenkabel reinkommen, ganz links ein Stück abbrechen, damit der Kühler dort unter das linke Displayscharnier passt.

Den Einbau von nem Intel-Kühler in ein Gerät mit Nvidia sollte man nur mit ner NVS 140M machen, da die Heatpipe zur Kühlplatte für Grafik und Chipsatz beim Intel-Kühler ein bisschen kleiner ist als beim Nvidia-Kühler und bei der FX570M dürfte das etwas knapp werden. Dafür hat man dann den Intel-Lüfter, falls der einem von der Geräuchkulisse her besser gefällt. Außerdem empfiehlt es sich bei jeder Nvidia-Karte, das Undervolting-BIOS aufzuspielen.

Soweit ich weiß sind die Kühler von T61 Intel und T500 Intel identisch (kann höchstens sein, dass beim T500-Kühler der linke Kühlfinnenblock ein bisschen kleiner ist). Es lohnt sich also nicht, einen T61-Intel-Kühler gegen einen T500-Intel-Kühler zu tauschen.
